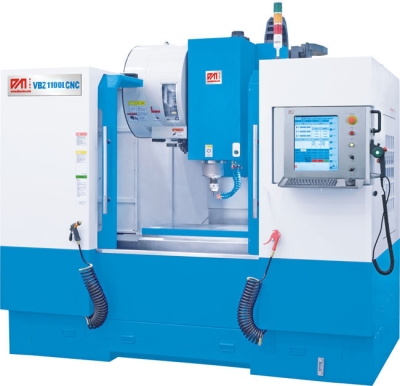

Вертикальный фрезерный станок обрабатывающий центр VBZ1100 · 1100L

Вертикальный фрезерный станок обрабатывающий центр VBZ1100 Описание
  • Шариковые винты класса C3 предустановленные на трех осях
  • Экстра-широкая база с цельнолитой жесткой структурой машины, с целью предотвращения деформации и резонансов в процессе обработки.
  • Y ось двигателя направлена в обратную сторону, чтобы уменьшить расстояние от двери до стола, что облегчает загрузку заготовки и упростить техническое обслуживание системы
  • система разделения масла и охлаждающей жидкости с целью предотвращения смешивания смазочного масла и теплоносителя.
  • Полностью закрытый корпус
  • Экстра-широкая платформа и колонна
  • система разделения масла и охлаждающей жидкости
  • охлаждающая жидкость омывает головку
Стандартное комплектация

Полностью закрывающий основные модули брызговик, G-Plus 450 контроллер, зонтик смены инструмента, Кондиционер, система жесткого нарезания резьбы, Ethernet и USB интерфейс, система разделения масла и охлаждающей жидкости на корпусе машины, автоматическая система смазки, Система охлаждения, светодиодные рабочие лампы, обозначение конца программы, электронный маховик (MPG), Ящик для инструментов, выравнивание болты и блоков , пневматический пистолет, омывание головки теплоносителем, руководств по эксплуатации

Дополнительное опциональное оборудование:

т24-секционная система смены инструментов с двойной роботизированной рукой, скорость вращения шпинделя 10000rpm BT40, шпиндель масляный радиатор, цепь типа стружки, сенсорные датчики и блок управления, подача охлаждающей жидкости через шпиндель, 4-я ось

Технические параметры
Модель машины VBZ1100 (Hard way)VBZ1100L (линейные направляющие)
Диапазон перемещения по X / Y / Z1100/600/700 мм1100/600/700
шпинделя до стола 100-800 мм100-800 мм
Шпинделя до колонны638 мм655 мм
Размер рабочего стола1200 x 600 мм1200 x 600 мм
Высота стола от пола910 мм910 мм
Макс. Нагрузка850 кг850 кг
Т-образный паз шириной18 мм18 мм
Т-образный паз длина 100 мм100 мм
Т-слот количество55
КонусностьBT 40BT 40
Скорость подачи20000 мм/мин (x.y оси) 16000 мм/мин (ось г)32000 мм/мин (X/Y/Z)
Скорость вращения шпинделя60-8000 об/мин60-8000 об/мин
Главный двигатель11/15кВт11/15кВт
ЧПУKNUTH GPlus 450KNUTH GPlus 450
Скорость резки1-12000 мм/мин1-12000 мм/мин
Точность позиционирования± 0.004 мм± 0.003 мм
Повторяемость± 0,003 мм± 0,002 мм
Давление воздуха0.6MPa0.6MPa
Устройство смены инструментов (опционально)24 arm24 arm
Вес машины 6900 кг6900 кг
Размер машины2900 x 2220 x 2700 мм3100 x 2220 x 2700 мм
Блок питания и общая мощностьAC380V/3PH, 50Hz 22KWAC380V/3PH, 50Hz 22KW
