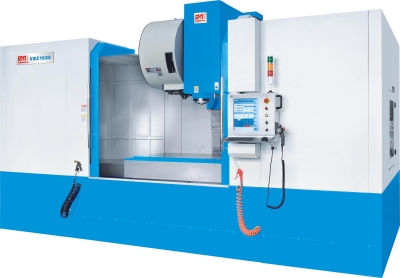

Вертикальный фрезерный станок обрабатывающий центр VBZ1600·1800

Вертикальный фрезерный станок обрабатывающий центр 	VBZ1600·1800 Описание
  • Шариковые винты класса C3 предустановленные на трех осях
  • Четыре направляющие по оси Y, с целью обеспечения отличной производительности для сложных видов резки
  • Экстра-широкая база с цельнолитой жесткой структурой машины, с целью предотвращения деформации и резонансов в процессе обработки.
  • Y ось двигателя направлена в обратную сторону, чтобы уменьшить расстояние от двери до стола, что облегчает загрузку заготовки и упростить техническое обслуживание системы
  • система разделения масла и охлаждающей жидкости с целью предотвращения смешивания смазочного масла и теплоносителя.
  • Полностью закрытый корпус
  • Мощный мотор шпинделя с 6000 об / мин и коробкой передач, которая имеет два ступени для низкой скорости для грубой резки и высокой скоростью финишной резки
  • Экстра-широкая основа и колонна
  • Супер широкие прямоугольные направляющие
  • системы разделения масла и охлаждающей жидкости
  • омывание охлаждающей жидкостью головки
  • шпиндель с коробкой передач
Стандартное комплектация

Gplus450 контроллер, кондиционер, 24 секционная ARM для смены инструментов, рабочая лампа, автоматическая центральная смазка, система жесткого нарезания резьбы, омывание головки теплоносителем, ящик для инструментов, руководство по эксплуатации и программированию

Дополнительное опциональное оборудование:

транспортер для удаления стружки, подача охлаждающей жидкости через шпиндель, 4-я ось, сенсорный датчик инструментов, шпиндель с коробкой передач

Технические параметры
Модель машины VBZ1600VBZ1800
Диапазон перемещения по X / Y / Z1600/820/700 мм1800/820/700 мм
шпинделя до стола 180-880 мм180-880 мм
Шпинделя до колонны900 мм1025 мм
Размер рабочего стола1700 x 820 мм1900 х 900 мм
Высота стола от пола1045 мм1055 мм
Макс. Нагрузка2200 кг3000 кг
Т-образный паз шириной18 мм18 мм
Т-образный паз длина 120 мм120 мм
Т-слот количество77
КонусностьBT 40BT 40
Скорость подачи15000 мм/мин15000 мм/мин (X/Y/Z)
Ремневая скорость вращения шпинделя8000 об/мин8000 об/мин
Шестеренная скорость вращения шпинделя6000 об/мин6000 об/мин
Главный двигатель15/18,5 кВт18,5/22 кВт
ЧПУKNUTH GPlus 450KNUTH GPlus 450
Скорость резки1-7000 мм/мин1-7000 мм/мин
Точность позиционирования± 0.004 мм± 0.003 мм
Повторяемость± 0,003 мм± 0,002 мм
Давление воздуха0.6MPa0.6MPa
Устройство смены инструментов (опционально)24 arm24 arm
Вес машины 14000 кг14000 кг
Размер машины4300 x 3400 x 3100 мм5000 x 3825 x 3070 мм
Блок питания и общая мощность3PH AC380В, 50Гц, 45 кВт3PH AC380В, 50Гц, 45 кВт
