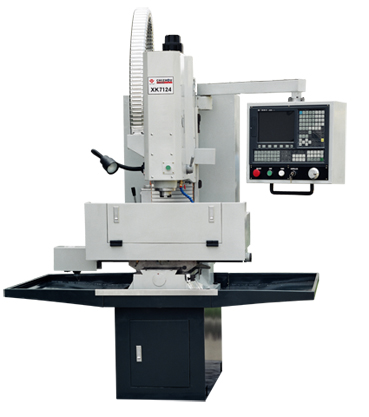

Фрезерный станок XK7124

Фрезерный станок XK7124

Фрезерный станок XK7124 используется для промышленного серийного или среднего специального производства, применяется при сверлении, фрезеровании, нарезании резьбы и растачивании заготовок, обработке плоскостей и т.д. Особенностью фрезерного станкаа является ее полная адаптация к различным условиям и типам и режимам производства, рассчитанного для этого ресурса и стандарта в управлении. Конструктивные особенности: фрезерный станок отличается большей рабочей зоной в своем классе при его высокой жесткости и компактности. Станина и стойка фрезерного станка имеет сборно-разборную конструкцию для облегчения процесса транспортировки, установки. Особо отмечается прецизионное исполнение направляющих, при котором достигается высокая точность обработки и повторяемость в т.ч. при максимальном глубоком резании. Шпиндельный блок, перемещаясь по вертикальным линейным направляющим (Z), установлен на амортизационной стойке, что обеспечивает легкое и быстрое позиционирование, высокую точность настройки системы координат. Все электрооборудование размещено в принудительно вентилируемом металлическом закрытом блоке, с тыльной стороны станка. В фрезерном станке XK7124 используется стандартная выносная стойка контроллера чпу.

Комплект базовой поставки: станок, стол-тумба, система подачи сож, светильник, ручная система подачи смазки, шаговые двигатели приводов подач, стойка с чпу GSK 218M.

Дополнительное оборудование:
По заказу может быть установлена стойка чпу Siemens802S / 802C с сервоприводами, система автоматической замены инструмента (пневмо, 6 МПа), держатель инструмента, система автоматической подачи смазки, тиски, комплект зажимов, и проч. оборудование.

Спецификация

Параметр

ХК7124

ХК7124H

Размер стола (длина х ширина)

800 мм х 240 мм

800 мм х 240 мм

Т-образный паз (ширина х кол-во х расстояние)

16 мм х 3 х 60 мм

16 мм х 3 х 60 мм

Максимальная нагрузка на рабочий стол

60 кг

60 кг

Ход по оси Х

430 мм

430 мм

Ход по оси Y

290 мм

290 мм

Ход по оси Z

400 мм

400 мм

Расстояние между  торцом  шпинделя и рабочим столом

50-450 мм

50-550 мм

Расстояние между центром  шпинделя и  колонной

297 мм

297 мм

Макс. скорость шпинделя

4000 об/мин

4000 об/мин

Корпус шпинделя

ВТ30

ВТ30

Мощность мотора шпинделя

1,5 кВт

1,5 кВт

Мощность привода по оси  Х

1 кВт

1 кВт

                                  по оси Y

1 кВт

1 кВт

                                  по оси Z

1 кВт

1 кВт

Ускоренная подача по осям X, Y, Z

6 м/мин

6 м/мин

Рабочая подача

0-2000 мм/мин

0-2000 мм/мин

Минимальная устанавливаемая величина

0,001 мм

0,001 мм

Максимальный размер инструмента

Ø60мм х 175мм

Ø60мм х 175мм

Способ снятия и зажима инструмента

Зажим дисковой пружиной

Зажим дисковой пружиной

Снятие вручную

Снятие вручную

Зажим дисковой пружиной

Зажим дисковой пружиной

Пневматическое снятие

Пневматическое снятие

Максимальный вес инструмента

3,5 кг

3,5 кг

Вес (нетто)

900 кг

920 кг

Габариты (Д х Ш х В)

1220 х 1380 х 1650 мм

1220 х 1380 х 1650 мм
