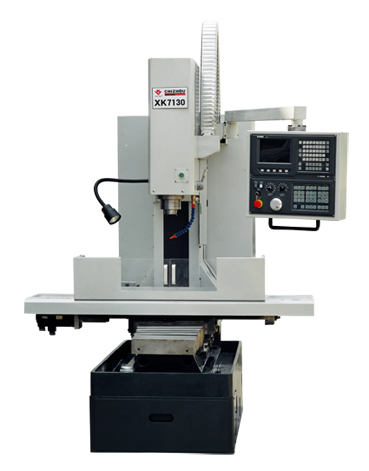

Фрезерный станок XK7130

Фрезерный станок XK7130

Фрезерный станок XK7130 используется для промышленного серийного или среднего специального производства, применяется при сверлении, фрезеровании, нарезании резьбы и растачивании заготовок, обработке плоскостей и т.д. Особенностью фрезерного станкаа является ее полная адаптация к различным условиям и типам и режимам производства, рассчитанного для этого ресурса и стандарта в управлении. Конструктивные особенности: фрезерный станок отличается большей рабочей зоной в своем классе при его высокой жесткости и компактности. Станина и стойка фрезерного станка имеет сборно-разборную конструкцию для облегчения процесса транспортировки, установки. Особо отмечается прецизионное исполнение направляющих, при котором достигается высокая точность обработки и повторяемость в т.ч. при максимальном глубоком резании. Шпиндельный блок, перемещаясь по вертикальным линейным направляющим (Z), установлен на амортизационной стойке, что обеспечивает легкое и быстрое позиционирование, высокую точность настройки системы координат. Все электрооборудование размещено в принудительно вентилируемом металлическом закрытом блоке, с тыльной стороны станка. В фрезерном станке XK7130 используется стандартная выносная стойка контроллера чпу.

Комплект базовой поставки: станок, стол-тумба, система подачи сож, светильник, ручная система подачи смазки, шаговые двигатели приводов подач, стойка с чпу GSK 218M.

Дополнительное оборудование:
По заказу может быть установлена стойка чпу Siemens802S / 802C с сервоприводами, система автоматической замены инструмента (пневмо, 6 МПа), держатель инструмента, система автоматической подачи смазки, тиски, комплект зажимов, и проч. оборудование.

Спецификация

Параметр

ХК 7125

ХК 7130

Ход по оси Х

525 мм

535 мм

Ход по оси Y

320 мм

320 мм

Ход по оси Z

375 мм

375 мм

Расстояние от торца шпинделя до рабочего стола

25-425 мм

25-425 мм

Расстояние от центра шпинделя до поверхности колонны

345 мм

345 мм

Т-образный паз (ширина х кол-во)

16 мм х 3

16 мм х 3

Размер стола

1000х250 мм

1000х250 мм

Максимальная нагрузка на стол

120 кг

120 кг

Мощность двигателя шпинделя

1,5/2,2 кВт

1,5/2,2 кВт

Скорость шпинделя

4000/  или 8000/12000 об/мин

4000/  или 8000/12000 об/мин

Корпус шпинделя

ВТ30

ВТ30

Подшипники шпинделя

Р4

Р4

Ускорение перемещения по трем осям

X/Y 15м/мин

X/Y 15м/мин

Z 15 м/мин

Z 15 м/мин

Диапазон рабочих подач

0-2000 мм/мин

0-2000 мм/мин

Минимальный шаг подачи

0,001 мм

0,001 мм

Питч по осям X/Y

6 мм

6 мм

Питч по оси Z

6 мм

6 мм

Точность позиционирования (300 мм)

±0,008

±0,008

Точность повторяемости (300 мм)

±0,005

±0,005

Способ смены инструмента

ручной

ручной

Инструментальный магазин

12

12

Макс.Ø инструмента (близлежащий инструмент) х вес х длина

Ø60мм х 3,5кг х 175

Ø60мм х 3,5кг х 175

Вес

1700 кг

1750 кг

Пневматическое давление

0,6 Мпа

0,6 Мпа

Мощность насоса охлаждения

370 Вт

370 Вт

Габариты

1516 х 1764 х1708 мм

1700 х 1764 х 1708 мм

Система управления

GSK либо Siemens 802S, 802C

GSK либо Siemens 802S, 802C
