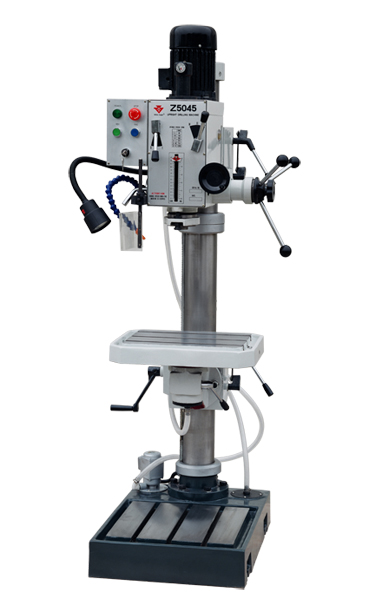

Вертикально-сверлильный станок Z5032 Z5040 Z5045

Вертикально-сверлильный станок Z5032 Z5040 Z5045 Описание

Вертикально сверлильные станки созданы для выполнения операций сверления, развёртки, зенкования, а также нарезания внутренних резьб, цекования и т.д. 6-ступенчатая механическая коробка скоростей шпиндельной бабки, а также наличие 2-х скоростного мощного привода с реверсивным вращением, позволяет оптимально подобрать скорость и направление вращения шпинделя. Автоматическая подача шпиндельного узла достигается установкой ее величины и шага через включение электро-магнитной муфты, обеспечивающей плавность работы. Станки оснащены системой подачи СОЖ в зону резания. Станки имеют фиксатор глубины сверления и позволяют изменять направление вращения шпинделя после достижения заданной глубины.
Вертикально-сверлильный станок — один из наиболее распространённых типов станков в металлообработке. Сверлильный станок используется для получения отверстий в деталях относительно небольшого размера в условиях индивидуального и мелкосерийного производства, в ремонтных цехах и различных мастерских. Инструмент (сверло, зенковка, развёртка и др.) закрепляют в вертикальном шпинделе, деталь закрпляют на рабочем столе станка. Совмещение осей обрабатываемых отверстий и инструмента осуществляется посредством перемещения заготовок. Для ориентации и расположения заготовки примянют как правило ручное управление, для автоматизации обработки применяют также программное управление. Для обработки отверстий диаметром до 12 мм (как в приборостроении) используют одно- или двушпиндельные настольные станки. Тяжёлые и крупногабаритные детали, а также детали с отверстиями, расположенными по дуге окружности, обрабатывают на радиально-сверлильном станке. На радиально-сверлильном станке совмещение осей получаемых отверстий и оси инструмента осуществляют перемещением шпинделя относительно неподвижно закрепленной детали. Горизонтально-сверлильный станок обычно используется при обработке глубоких отверстий в осях, валах, стволах стрелковых и артиллерийских систем и других. Центровальные станки служат для получения в торцах заготовок центровых отверстий. Для одновременной обработки (главным образом сверления) нескольких отверстий применяют многошпиндельные сверлильные станки со сверлильными головками.

Технические параметры

СПЕЦИФИКАЦИЯ
Модель Z5032 Z5040 Z5045
Макс. диаметр сверления 32 мм 40 мм 45 мм
Конус шпинделя M.T.3 or R8 M.T.4  M.T.4
Перемещение шпинделя 130 мм 130 мм 130 мм
Кол-во скоростей шпинделя 6 6 6
Диапазон скорости шпинделя           50Hz 80-1250 об/мин 80-1250 об/мин 80-1250 об/мин
                                             60Hz     95-1500 об/мин 95-1500 об/мин 95-1500 об/мин
Мин. расстояние от оси шпинделя до колонны 283 мм 283 мм 283 мм
Макс.расстояние от шпинделя до рабочего стола 725 мм 725 мм 725 мм
Макс.расстояние от шпинделя до станины 1125 мм 1125 мм 1125 мм
Макс. перемещение шпиндельной головки 250 мм 250 мм 250 мм
Угол пороврота шпиндельной головки (горизонтально/перпендикулярно)          360°/±90°          360°/±90°          360°/±90°
Макс. перемещение консоли рабочего стола 600 мм 600 мм 600 мм
Доступный размер рабочего стола 380 х 300 мм 380 х 300 мм 380 х 300 мм
Угол поворота рабочего стола          360°          360°          360°
Наклон стола           ±45°           ±45°           ±45°
Доступный размер опорного рабочего стола 417 х 416 мм 417 х 416 мм 417 х 416 мм
Мощность мотора 0.75 кВт(1HP) 1.1 кВт(1.5HP) 1.5 кВт(2HP)
Напряжение/Частота
По требованиям заказчика По требованиям заказчика По требованиям заказчика
Скорость мотора 1400 об/мин 1400 об/мин 1400 об/мин
Вес нетто/Вес брутто 430 кг/480 кгg 432 кг/482 кг 435 кг/485 кг
Размер упаковки 1850 х 750 х 1000 мм 1850 х 750 х 1000 мм 1850 х 750 х 1000 мм
