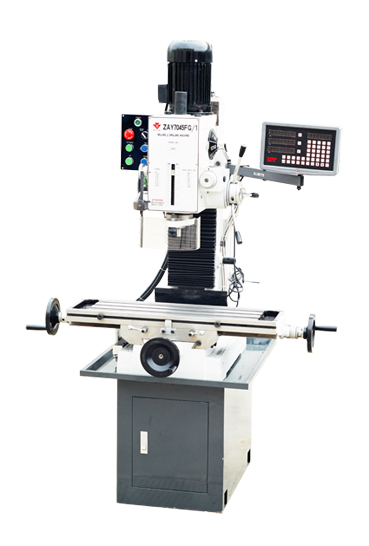

Сверлильно-фрезерный станок ZAY7032FG/1 ZAY7040FG/1 ZAY7045FG/1

Сверлильно-фрезерный станок ZAY7032FG/1 ZAY7040FG/1 ZAY7045FG/1 Описание

Сверлильно-фрезерные станки используются как правило для сверления глухих и сквозных отверстий в сплошных материалах, а также для рассверливания, зенкерования, развертывания, нарезания внутренних резьб, вырезания дисков из листового материала.На таких фрезерных станках можно выполнять фрезерование, наклонное торцевое фрезерование, шлифовку поверхности, горизонтальное фрезерование и другие операции. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи инструмента по его оси. Главный параметр такого станка — наибольший условный диаметр сверления отверстия (по стали). Кроме того, сверлильно-фрезерный станок характеризуется вылетом и наибольшим ходом шпинделя, скоростными и другими показателями. В промышленности, для осуществления работ по фрезеровке и сверлению, применяется специальное оборудование – сверлильно фрезерный станок.

Характеристики
  • Ременный привод и квадратная стойка
  • Фрезерование, сверление, нарезание резьбы метчиком, раззенкование
  • Угол поворота вокруг стойки вертикально -90?
  • Точный микро подвод
  • Регулируемая прижимная планка на столе
  • Жесткость, мощность резки и точность позиционирования
МодельZAY7032FGZAY7040FGZAY7045FG
Диаметр сверла 32мм 40мм 45мм
Макс.диаметр отверстия 50мм 60мм 70мм
Диаметр фрезы (лобовое фрезерование) 63мм 80мм 80мм
Макс.диаметр фрезы (торцевое фрезерование) 20мм 32мм 32мм
Расстояние от конца шпинделя до стола 450мм
Мин.расстояние от осей шпинделя до стойки 260мм
Ход шпинделя 130мм
Конус шпинделя МТ3, МТ4 или R8
Число значений частот вращения шпинделя 6
Частота вращения шпинделя 50Гц 80-1250об/мин
Частота вращения шпинделя 60Гц 95-1500об/мин
Угол поворота вокруг стойки (перпендикулярно) +/-90°
Автоматический подъем шпинделя (по требованию заказчика) 240мм/мин
Размеры стола 800х240мм (дополнительно 900 х 240 мм)
Ход стола вперед/назад 175мм
Ход стола влево/вправо 500мм
Мощность двигателя 0.75 кВт (1л.с.) 1.1кВт (1.5л.с.) 1.5 кВт (2л.с.)
Вес нетто/вес брутто 320/370кг 323/373кг 325/375кг
Размеры (ДхШхВ) 770х880х1160мм
Загрузка в 20”контейнер 36шт.
