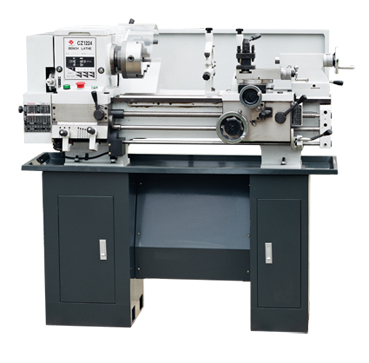

Верстачно-токарный станок CZ1224 / CZ1237

Верстачно-токарный станок CZ1224 / CZ1237  Характеристики:
  • Высококачественное литье
  • Треугольные направляющие индукционной закалки
  • Выемка в станине
  • Поперечная и продольная подачи
  • Рычаг управления для испытания станка в автоматическом режиме
  • Метрическая/дюймовая резьба
  • Станина с ременной передачей, с низким уровнем шума и легкой управляемостью
  Модель
CZ1224 (CZ300) CZ1237 (CZ300/1)
Главные характеристики Наибольший диаметр детали, устанавливаемой над станиной мм
? 305 ? 305
Диаметр детали, устанавливаемой над несущей рамой мм ? 173 ? 173
Диаметр детали, устанавливаемой над выемкой в станине мм ? 440 ? 440
Ширина направляющих мм 182 182
Расстояние между центрами мм 530 940
Шпиндель Конус шпинделя   М.Т.5 М.Т.5
Диаметр отверстия шпинделя мм ? 36 ? 36
Кол-во скоростей шпинделя   12 12
Частота вращения шпинделя Об/мин 50 1200 50 1200
Резьба и система подачи Шаг нарезаемой резьбы, метрической   15 видов (0.25 7.5мм) 15 видов (0.25 7.5мм)
Шаг нарезаемой резьбы, дюймовой
  40 вида (4 112 резьб/д) 40 вида (4 112 резьб/д)
Общее количество подач   0.12 0.42 (0.0047” 0.0165”) 0.12 0.42 (0.0047” 0.0165”)
Основной ходовой винт Диаметр ходового винта мм ? 22 (7/8”) ? 22 (7/8”)
Шаг ходового винта   3мм или 8 резьб/д 3мм или 8 резьб/д
Суппорт Ход суппорта мм 510 810
Поперечный ход мм 150 150
Ход резцовой подачи мм 90 90
Задняя бабка Ход пиноли мм 100 100
Диаметр пиноли мм ? 32 ? 32
Конус центра   М.Т.3 М.Т.3
Мощность Мощность двигателя кВт 1.1 1.1
Мощность двигателя системы охлаждения кВт 0.04 0.04
Отгрузочные характеристики Размеры станка(Д х Ш х В) мм 1420 х 750 х 760 1780 х 750 х 760
Размеры станины (левая) (Д х Ш х В) мм 400 х 370 х 700 400 х 370 х 700
Размеры станины (правая) (Д х Ш х В) мм 400 х 370 х 700 400 х 370 х 700
Вес станка нетто/брутто Кг 365/415 385/343
Вес станины нетто/брутто Кг 60/65 60/65
Загрузка в 20”контейнер Шт 27 24
