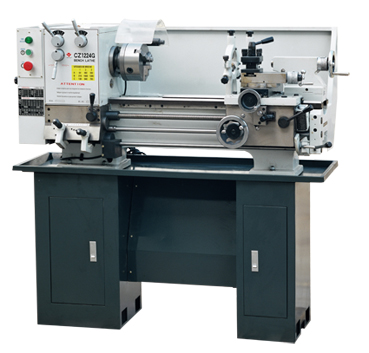

Верстачно-токарный станок CZ1224G / CZ1237G / CZ1324G / CZ1337G

Верстачно-токарный станок CZ1224G / CZ1237G / CZ1324G / CZ1337G

Характеристики:

  • Высококачественное литье
  • Треугольные направляющие индукционной закалки
  • Выемка в станине
  • Поперечная и продольная подачи
  • Рычаг управления для испытания станка в автоматическом режиме
  • Метрическая/дюймовая резьба
  • Станина, приводимая в движение шестернями
  Модель
CZ1224G/ CZ1324G CZ1237G/ CZ1337G
Главные характеристики
Наибольший диаметр детали, устанавливаемой над станиной ? 305мм/ ? 330мм ? 305мм/ ? 330мм
Диаметр детали, устанавливаемой над несущей рамой ? 173мм/ ? 195мм ? 173мм/ ? 215мм
Диаметр детали, устанавливаемой над выемкой в станине ? 440мм/ ? 460мм ? 440мм/ ? 485мм
Ширина направляющих 186мм 182мм
Расстояние между центрами 530мм 940мм
Шпиндель Конус шпинделя М.Т.5
Диаметр отверстия шпинделя ? 38мм
Диаметр отверстия шпинделя 9
Диаметр отверстия шпинделя 64 г 1500 об/мин
Диаметр отверстия шпинделя D1-4
Резьба и система подачи Шаг нарезаемой резьбы, метрической 11 видов (0.5 3.5мм)
Коробка скоростей Нортона: 15 видов (0.25 7.5мм)
Шаг нарезаемой резьбы, дюймовой Закрытая коробка скоростей: 14 видов (7 1/2 48 резьб/д)
Коробка скоростей Нортона: 40 видов (4 122 резьб/д)
Общее количество подач Закрытая коробка скоростей: 0.051 0.303 (0.002” 0.012”)
Коробка скоростей Нортона:0.12 0.42 (0.0047” 0.0165”)
Основной ходовой винт Диаметр ходового винта ? 22 (7/8”)
Шаг ходового винта 3мм или 8 резьб/д
Несущая рама, Суппорт,
Задняя бабка
Ход суппорта 510мм 850мм
Поперечный ход 150мм
Ход резцовой подачи 90мм
Ход пиноли 100мм
Диаметр пиноли ? 32мм
Конус центра М.Т.3
Мощность Мощность двигателя 1.1 кВт (1.5 л.с.)
Мощность двигателя системы охлаждения 0.04 кВт (0.055 л.с.)
Отгрузочные характеристики Размеры станка(Д х Ш х В) 1420 х 760 х 760мм 1780 х 760 х 760мм
Размеры станины (левая) (Д х Ш х В) 400 х 370 х 700 мм
Размеры станины (правая) (Д х Ш х В) 300 х 370 х 700 мм
Вес станка нетто/брутто 380/430 кг. 400/450 кг.
Загрузка в 20”контейнер 27 шт. 24 шт.
