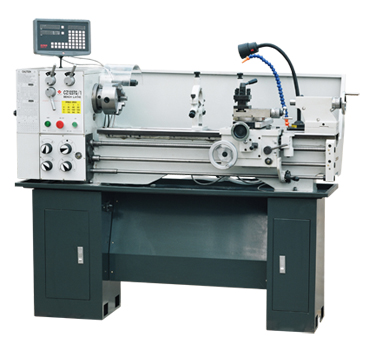

Верстачно-токарный станок CZ1237G-1 / CZ1337G-1

Верстачно-токарный станок CZ1237G-1 / CZ1337G-1 Характеристики:
  • Высококачественное литье
  • Треугольные направляющие индукционной закалки
  • Выемка в станине
  • Поперечная и продольная подачи
  • Конец шпинделя типа «кэмлок» ASA D4
  • Функция нарезания различной резьбы

Спецификация
Модель   CZ1237G-1 CZ1337G-1

Наибольший диаметр детали, устанавливаемой над станиной мм 305 350
Диаметр детали, устанавливаемой над несущей рамой мм 173 215
Диаметр детали, устанавливаемой над выемкой в станине мм 440 485
Ширина направляющих мм 182 182
Расстояние между центрами мм 940 940
Конусность шпинделя   M.T.5  M.T.5
Диаметр отверстия шпинделя мм 38 38
Кол-во скоростей шпинделя   9 9
Диапазон скорости вращения шпинделя об/мин 64~1500 64~1500
Головка кончика шпинделя   D1-4 D1-4
Шаг нарезаемой резьбы, дметрической   26 видов (0.4 - 7мм) 26 видов (0.4 - 7мм)
Шаг нарезаемой резьбы, дюймовой   34 вида (4 - 56 резьб/д) 34 вида (4 - 56 резьб/д)
Продольная подача mm/r 0.052~1.392(0.002”~0.0548”) 0.052~1.392(0.002”~0.0548”)
Поперечная подача mm/r 0.014~0.38(0.0007”~0.0187”) 0.014~0.38(0.0007”~0.0187”)
Диаметр ходового винта мм 22(7/8”) 22(7/8”)
Шаг ходового винта    3мм или 8 резьб/д 3мм или 8 резьб/д
Ход суппорта мм 810 810
Поперечный ход мм 150 150
Ход резцовой подачи мм 90 90
Ход пиноли travel мм 100 100
Диаметр пиноли мм 32 32
Конус центра M.T.3 M.T.3
Мощность мотора кВт 1.1(1.5HP) 1.1(1.5HP)
Мощность двигателя системы охлаждения кВт 0.04(0.055HP) 0.04(0.055HP)
Размеры станка(ДхШхВ) мм 1780х750х760 1780х750х760
Станина ()(ДхШхВ) мм 400x370x700 400x370x700
Станина ()(ДхШхВ) мм 300х370х700 300х370х700
Вес станка кг 390/440 395/445
Вес станины  кг 60/65 60/65
Загрузка   24шт/20’контэйнер 24шт/20’контейнер
