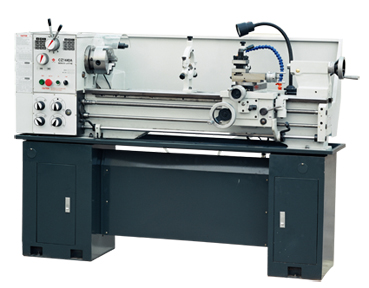

| | Модель
| CZ1340A
| CZ1440A |
| Главные характеристики |
Наибольший диаметр детали, устанавливаемой над станиной
|
330 мм |
350 мм |
| Диаметр детали, устанавливаемой над несущей рамой |
195 мм
|
? 215 мм |
| Диаметр детали, устанавливаемой над выемкой в станине |
476 мм |
496 мм |
| Ширина направляющих |
186 мм |
| Расстояние между центрами |
1000 мм |
| Шпиндель |
Конус шпинделя |
М.Т.5 |
| Диаметр отверстия шпинделя |
38 мм |
| Кол-во скоростей шпинделя |
18 |
| Частота вращения шпинделя |
Низкая 60 г 1100 об/мин
|
| Высокая 85 г 1500 |
| Резьба и система подачи |
Шаг нарезаемой резьбы, метрической |
26 видов (0.4 г 7мм) |
| Шаг нарезаемой резьбы, дюймовой |
34 вида (4 г 56 резьб/д) |
| Шаг нарезаемой резьбы, модульной |
16 видов (0.35 г 5) |
| Диаметр резьбы |
36 видов (6 г 104) |
| Продольная подача |
0.052 г 1.392 (0.002” г 0.0548”) |
| Поперечная подача |
0.014 г 0.38 (0.00055” г 0.015”) |
| Основной ходовой винт |
Диаметр ходового винта |
22 (7/8”) |
| Шаг ходового винта |
3мм или 8 резьб/д |
| Суппорт |
Ход суппорта |
1000 мм |
| Поперечный ход |
170 мм |
Ход резцовой подачи
|
74 мм |
| Задняя бабка |
Ход пиноли |
95 мм |
Диаметр пиноли
|
32 мм |
Конус центра
|
М.Т.3 |
| Мощность |
Мощность двигателя
|
1.5 кВт (2 л.с.) |
| Мощность двигателя системы охлаждения |
0.04 кВт (0.055 л.с.) |
| Отгрузочные характеристики |
Размеры станка(Д х Ш х В) |
1920 х 760 х 760 мм |
| Размеры станины (левая) (Д х Ш х В) |
440 х 410 х 700 мм |
| Размеры станины (правая) (Д х Ш х В) |
370 х 410 х 700 мм |
| Вес станка нетто/брутто |
500/560 кг |
505/565 кг |
| Вес станины нетто/брутто |
70/75 кг |
70/75кг |
| Загрузка в 20”контейнер |
22шт |
Характеристики:
