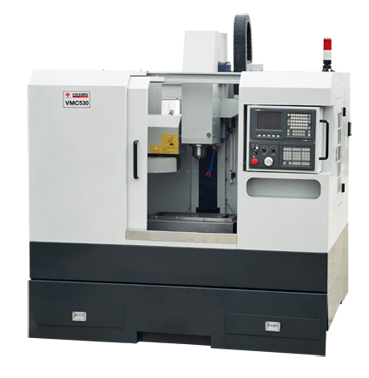

Вертикальный обрабатывающий центр VMC500 / VMC530 / VMC650

Вертикальный обрабатывающий центр VMC500 / VMC530 / VMC650

Вертикальный обрабатывающий центр VMC500 / VMC530 / VMC650 выгодно отличается жесткостью конструкции, скоростью и точностью обработки, качеством размеров получаемых деталей. Эта серия металлообрабатывающих центров отличается экономичностью, простотой в работе и обслуживании и хорошим качеством обработки. Точный высокоскоростной вертикальный обрабатывающий центр с одной колонной и высокомощными приводами подач обеспечивает высокую скорость обработки, точное гравирование, прекрасно обработанные поверхности деталей. Область применения вертикальных обрабатывающих фрезерных центров: Современные высокопроизводительные фрезерные обрабатывающие центры серии V применяются почти во всех отраслях промышленности: автомобильной, энергетическом машиностроении, аэрокосмической, приборостроении, а также во всех смежных областях для изготовления пресс-форм и штампов высокого качества.

Наименование VMC500 VMC530 VMC650
Перемещение по X 500мм 500мм 650мм
Перемещение по Y 350мм 320мм 500мм
Перемещение по Z 400мм 375мм 500мм
Расстояние от носа шпинделя до рабочей поверхности 100-500мм 25-425мм 150-650мм
Расстояние от центра шпинделя до колонны 360мм 345мм 550мм
T слот (ширина/число) 14мм/3 16мм/3 18мм/3
Размер рабочей поверхности 600 x 300мм 600 x 300мм 450 x 900мм
Максимальная загрузка рабочего стола 200кг 120кг 600кг
Мощность мотора шпинделя 3.7/5.5KW 2.2/3.7KW 5.5/7.5KW
Скорость вращеня шпинделя 6000-1000rpm 6000/(or 8000/12000)rpm 6000-8000rpm
Конусность шпинделя BT30 BT30 BT40
Подшипник шпинделя P4 P4 P4
Скорость ускоренной подачи по 3 осям X /Y 18 m/мин X /Y 15 m/мин X /Y 18 m/мин
Z  15m/мин Z  15m/мин Z  15m/мин
Скорость резки 1-5000мм/мин 0-4000мм/мин 1-5000мм/мин
Минимальное перемещение & и установочное число 0.001мм 0.001мм 0.001мм
Шаг по X/Y осям 6мм 6мм 6мм
Шаг по Z оси 6мм 6мм 6мм
Точность позиционирования (300мм) ±0.003 ±0.008 ±0.005
Повторяемая точность (300мм) ±0.002 ±0.005 ±0.003
Способ смены инструмента Шпиндель Cloak'type Spindle floating/manipulator
Магазин инструментов 12 12 20/24
Спецификация инструментов: макс. диам х вес х длина 69мм х 2.3кг х 360 60мм х 3.5кг х 175 80мм х 7кг х 300
Время смены инструмента 6S 6S 7/3.5S
Вес машины 2500kg 1800kg 5500kg
Давление воздуха 0.6MPa 0.6MPa 0.6MPa
Мощность охлаждающего насоса для резки 370W 370W 370W
Общий размер 2000 х 1750 х 2100мм 1700 х 1764 х 1708мм 2805 х 2300 х 2600мм
ЧПУ контроллер HCNC 21M,MITSUBISHI FANUC SYSTEM GSK system(or Taiwan Syntec system) Mitsubishi system
