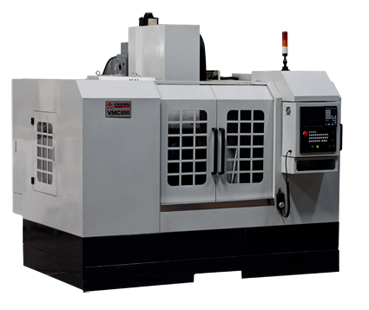

Вертикальный обрабатывающий центр VMC850 / VMC1060 / VMC1360 / VMC1370 / VMC1580 / VMC1690

Вертикальный обрабатывающий центр VMC850 / VMC1060 / VMC1360 / VMC1370 / VMC1580 / VMC1690 выгодно отличается жесткостью конструкции, скоростью и точностью обработки, качеством размеров получаемых деталей. Эта серия металлообрабатывающих центров отличается экономичностью, простотой в работе и обслуживании и хорошим качеством обработки. Точный высокоскоростной вертикальный обрабатывающий центр с одной колонной и высокомощными приводами подач обеспечивает высокую скорость обработки, точное гравирование, прекрасно обработанные поверхности деталей. Область применения вертикальных обрабатывающих фрезерных центров: Современные высокопроизводительные фрезерные обрабатывающие центры серии V применяются почти во всех отраслях промышленности: автомобильной, энергетическом машиностроении, аэрокосмической, приборостроении, а также во всех смежных областях для изготовления пресс-форм и штампов высокого качества.

ITEM	VMC850	VMC-1060	VMC-1360	VMC-1370	VMC-1580	VMC-1690
Перемещение по оси X	800мм	1000мм	1300мм	1300мм	1500мм	1600мм
Перемещение по оси Y	500мм	600мм	600мм	600мм	800мм	900мм
Перемещение по оси Z	500мм	600мм	600мм	650мм	700мм	670мм
Расстояние от шпинделя до рабочего стола	150мм~700мм	180мм~780мм	180мм~780мм	150мм~800мм	170мм~870мм	170мм~840мм
Расстояние от центра шпинделя до колонны	550мм	600мм	600мм	785мм	800мм	950мм
T слот(ширина / число.)	18 / 3	18 / 5	18 / 5	18 / 5	18 / 5	22 / 5
Разеры рабочего стола(Д х Ш)	460 x 950мм	600 x 1300мм	600 x 1500мм	710 x 1400мм	800 x 1700мм	900 x 1800мм
Макс. загрузка рабочего стола	600кг	800кг	800кг	1000кг	1500кг	1500кг
Мощность мотора	5.5/11kw	7.5/11kw	11/15kw	15/18kw	15/18kw	15/18kw
Скорость вращения шпинделя	60~8000rpm	60~8000rpm	60~8000rpm	60~6000rpm	60~6000rpm	60~6000rpm
Конусность шпинделя	BT40	BT40	BT40(BT50)	BT50	BT50	BT50
Ось шпинделя	P4	P4	P4	P4	P4	P4
Быстрая скорость перемещения 3-х осей	18m/min (X&Y)	19m/min (X&Y)	20m/min (X&Y)	21m/min (X&Y)	22m/min (X&Y)	15m/min (X&Y)
Быстрая скорость перемещения 3-х осей	15m/min (Z )	16m/min (Z )	17m/min (Z )	18m/min (Z )	19m/min (Z )	12m/min (Z )
Скорость резки	1~5000мм	1~5000мм	1~5000мм	1~5000мм	1~5000мм	1~5000мм
Шариковый винт X/Y осей(диаметр / место)	40мм/ 10мм	40мм / 10мм	40мм / 10мм	50мм / 10мм	63мм / 10мм	55мм / 8мм
Шариковый винт Z оси(диаметр / место)	40мм / 10мм	40мм / 10мм	40мм / 10мм	50мм / 10мм	50мм / 10мм	55мм / 8мм
Минимальное перемещение	0.001мм	0.001мм	0.001мм	0.001мм	0.001мм	0.001мм
Способ смены инструмента	манипулятор шпинделя	манипулятор шпинделя	манипулятор шпинделя	манипулятор шпинделя	манипулятор шпинделя	манипулятор шпинделя
Время автоматической смены инструмента	7/3.5s	7/3.5s	7/3.5s	7/3.5s	7/3.5s	7/3.5s
ATC мощность	16/20?	20/24?	20/24?	20/24?	20/24?	20/24?
Максимальный диаметр / вес / длина инструмента	80мм / 7кгs / 300мм	80мм / 7кгs / 300мм	80мм / 7кгs / 300мм	127мм / 15кгs / 300мм	127мм / 15кгs / 300мм	127мм / 15кгs / 30 / 0мм
Точность позиционирования (300мм)	±0.005мм	±0.005мм	±0.005мм	±0.005мм	±0.005мм	±0.005мм
Повторяемая точность (300мм)	±0.003мм	±0.003мм	±0.003мм	±0.003мм	±0.003мм	±0.003мм
Вес машины	4200кг	7500кг	8500кг	10000кг	13000кг	14000кг
Давление воздуха	6кг/cm²	6кг/cm²	6кг/cm²	6кг/cm²	6кг/cm²	6кг/cm²
Мощность охлаждающего мотора	370W	370W	370W	370W	370W	370W
Мощность	15KVA	30KVA	30KVA	45KVA	45KVA	45KVA
Общий размер(L x W x H)	2600x2200x2500мм	3400x2750x2800мм	3750x2800x2800мм	4000x3200x3300мм	4290x3200x3500мм	4400x3500?3500мм
Управляющая система	Mitsubishi system	Mitsubishi system	Mitsubishi system	Mitsubishi system	Mitsubishi system	Mitsubishi system
