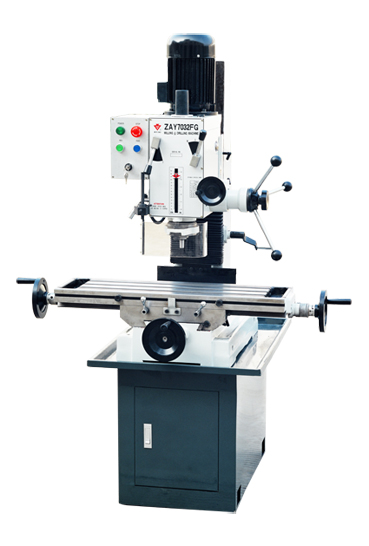

Сверлильно-фрезерный станок ZAY7020G ZAY7032G ZAY7040G ZAY7045G

Сверлильно-фрезерный станок ZAY7020G ZAY7032G ZAY7040G ZAY7045G Описание

Сверлильно-фрезерные станки используются как правило для сверления глухих и сквозных отверстий в сплошных материалах, а также для рассверливания, зенкерования, развертывания, нарезания внутренних резьб, вырезания дисков из листового материала.На таких фрезерных станках можно выполнять фрезерование, наклонное торцевое фрезерование, шлифовку поверхности, горизонтальное фрезерование и другие операции. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи инструмента по его оси. Главный параметр такого станка — наибольший условный диаметр сверления отверстия (по стали). Кроме того, сверлильно-фрезерный станок характеризуется вылетом и наибольшим ходом шпинделя, скоростными и другими показателями. В промышленности, для осуществления работ по фрезеровке и сверлению, применяется специальное оборудование – сверлильно фрезерный станок.

Характеристики
  • Вариатор скорости
  • Фрезерование, сверление, нарезание резьбы метчиком, раззенкование
  • Угол поворота вокруг стойки вертикально - 90?
  • Точный микро подвод
  • Регулируемая прижимная планка на столе
  • Жесткость, мощность резки и точность позиционирования
Модель ZAY7025FG ZAY7032FG ZAY7040FG ZAY7045FG
Диаметр сверла 25мм 32мм 40мм 45мм
Диаметр фрезы (лобовое фрезерование) 63мм 63мм 80мм 80мм
Макс.диаметр фрезы (торцевое фрезерование)
20мм 20мм 32мм 32мм
Расстояние от конца шпинделя до стола 445мм 450мм
Мин.расстояние от осей шпинделя до стойки 203мм 260мм
Ход шпинделя 85мм 130мм
Конус шпинделя МТ3 или R8 МТ3 или R8 МТ4 или R8 МТ4 или R8
Число значений частот вращения шпинделя 6
Частота вращения шпинделя 50Гц 95-1420об/мин 80-1250об/мин
Частота вращения шпинделя 60Гц 115-1700об/мин 95-1500об/мин
Угол поворота вокруг стойки (вертикально) 90°
Размеры стола 520х160мм 800х240мм
Ход стола вперед/назад 140мм 175мм
Ход стола влево/вправо 290мм 500мм
Мощность двигателя 0.37 кВт 0.75 кВт (1л.с.) 1.1кВт (1.5л.с.) 1.5 кВт (2л.с.)
Вес нетто/вес брутто 180/240кг 320/370кг 323/373кг
Размеры (ДхШхВ) 680х750х1000мм 770х880х1160мм
Загрузка в 20”контейнер 48шт 36шт
