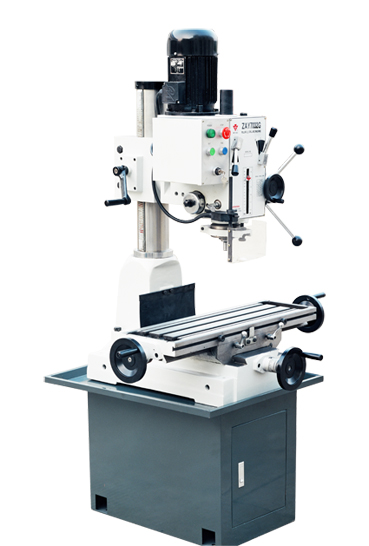

Сверлильно-фрезерный станок ZAY7020G ZAY7032G ZAY7040G ZAY7045G

Сверлильно-фрезерный станок ZAY7020G ZAY7032G ZAY7040G ZAY7045G Описание

Сверлильно-фрезерные станки используются как правило для сверления глухих и сквозных отверстий в сплошных материалах, а также для рассверливания, зенкерования, развертывания, нарезания внутренних резьб, вырезания дисков из листового материала.На таких фрезерных станках можно выполнять фрезерование, наклонное торцевое фрезерование, шлифовку поверхности, горизонтальное фрезерование и другие операции. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи инструмента по его оси. Главный параметр такого станка — наибольший условный диаметр сверления отверстия (по стали). Кроме того, сверлильно-фрезерный станок характеризуется вылетом и наибольшим ходом шпинделя, скоростными и другими показателями. В промышленности, для осуществления работ по фрезеровке и сверлению, применяется специальное оборудование – сверлильно фрезерный станок.

Характеристики
  • Шестиреночный привод и круглая стойка
  • Фрезерование, сверление, нарезание резьбы метчиком, раззенкование
  • Угол поворота вокруг стойки горизонтально -360?
  • Точный микро подвод
  • 12 скоростей
  • Регулируемая прижимная планка на столе
  • Жесткость, мощность резки и точность позиционирования
МодельZAY7020GZAY7032GZAY7040GZAY7045G
Диаметр сверла 20мм 32мм 40мм 45мм
Диаметр фрезы (лобовое фрезерование) 63мм 63мм 80мм 80мм
Макс.диаметр фрезы (торцевое фрезерование) 20мм 20мм 32мм 32мм
Расстояние от конца шпинделя до стола 439мм 440мм
Мин.расстояние от осей шпинделя до стойки 197.5мм 272.5мм
Ход шпинделя 85мм 130мм
Конус шпинделя МТ3 или R8 МТ3 или R8 МТ4 или R8 МТ4 или R8
Число значений частот вращения шпинделя 6
Частота вращения шпинделя 50Гц 95-1420об/мин 80-1250об/мин
Частота вращения шпинделя 60Гц 115-1700об/мин 95-1500об/мин
Угол поворота вокруг стойки (горизонтально) 360°
Угол поворота вокруг стойки (перпендикулярно) +/-90?
Размеры стола 520х160мм 800х240мм
Ход стола вперед/назад 140мм 175мм
Ход стола влево/вправо 290мм 500мм
Мощность двигателя 0.37 кВт 0.75 кВт 1.1кВт 1.5 кВт
Вес нетто/вес брутто 130/190кг 315/365кг 318/368кг
Размеры (ДхШхВ) 680х750х1000мм 770х880х1160мм
Загрузка в 20”контейнер 48шт. 36шт.
