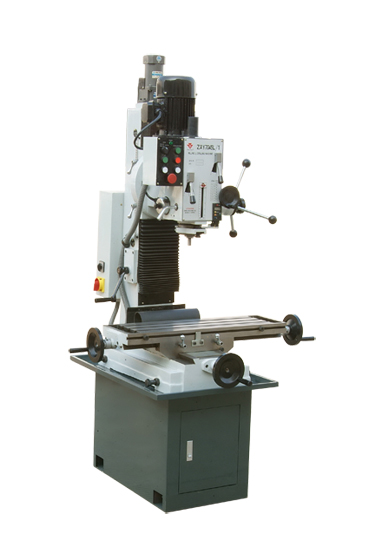

Сверлильно-фрезерный станок ZAY7045L/1 ZAY7045AFG ZAY7045AFG/1

Сверлильно-фрезерный станок ZAY7045L/1 ZAY7045AFG ZAY7045AFG/1 Описание

Сверлильно-фрезерные станки используются как правило для сверления глухих и сквозных отверстий в сплошных материалах, а также для рассверливания, зенкерования, развертывания, нарезания внутренних резьб, вырезания дисков из листового материала.На таких фрезерных станках можно выполнять фрезерование, наклонное торцевое фрезерование, шлифовку поверхности, горизонтальное фрезерование и другие операции. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи инструмента по его оси. Главный параметр такого станка — наибольший условный диаметр сверления отверстия (по стали). Кроме того, сверлильно-фрезерный станок характеризуется вылетом и наибольшим ходом шпинделя, скоростными и другими показателями. В промышленности, для осуществления работ по фрезеровке и сверлению, применяется специальное оборудование – сверлильно фрезерный станок.

Характеристики (ZAY7045l/1):
  • Фрезерование, сверление, нарезание резьбы метчиком, раззенкование
  • Угол поворота вокруг стойки вертикально - 90?
  • Электрический автоматический подъем стойки
  • Цифровой регулятор глубины для подач шпинделя
  • Наращивание и закрепление стойки
  • Точный микро подвод
  • Регулируемая прижимная планка на столе
  • Жесткость, мощность резки и точность позиционирования
Стандартная оснастка
  • Шестигранный ключ
  • Клин
  • Траверс
Дополнительная оснастка
  • Сверлильный патрон
  • Держатель фрезы
  • Фрезерный патрон
  • Автоматическая подача
  • Электрическое автоматическое нарезание резьбы
  • Параллельные тиски
  • Светильник
  • Система охлаждения
  • Станина и корыто для стружки
  • Набор зажимов (58 шт.)
МодельZAY7045l/1
Макс.Диаметр сверла 45мм
Диаметр фрезы (лобовое фрезерование) 80мм
Макс.диаметр фрезы (торцевое фрезерование) 32мм
Расстояние от конца шпинделя до стола 530мм
Мин.расстояние от осей шпинделя до стойки 280мм
Ход шпинделя 130мм
Конус шпинделя МТ4
Число значений частот вращения шпинделя 12
Частота вращения шпинделя 50 Гц 80- 1575 об/мин
2-х выводной двигатель 60 Гц 160 – 3150 об/мин
Угол поворота вокруг стойки (перпендикулярно) +/-90°
Автоматический подъем для шпинделя доступен
Размеры стола 800х240мм
Ход стола вперед/назад 300 мм
Ход стола влево/вправо 585мм
Мощность двигателя (переменный ток) 0.85кВт/1.1кВт
Вес нетто/вес брутто 380/450кг
Размеры (ДхШхВ) 1030х920х1560мм
Загрузка в 20”контейнер 12шт
