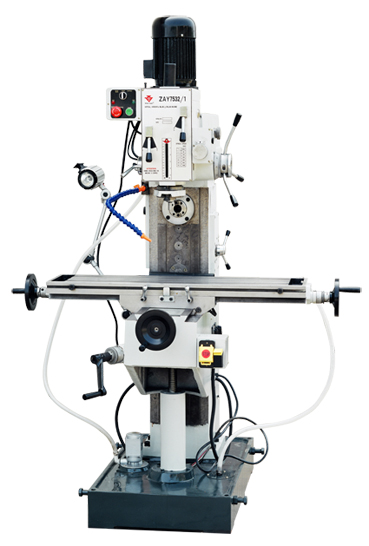

Сверлильно-фрезерный станок ZAY7532/1 ZAY7540/1 ZAY7545/1 ZAY7550/1

Сверлильно-фрезерный станок ZAY7532/1 ZAY7540/1 ZAY7545/1 ZAY7550/1 Описание

Сверлильно-фрезерные станки используются как правило для сверления глухих и сквозных отверстий в сплошных материалах, а также для рассверливания, зенкерования, развертывания, нарезания внутренних резьб, вырезания дисков из листового материала.На таких фрезерных станках можно выполнять фрезерование, наклонное торцевое фрезерование, шлифовку поверхности, горизонтальное фрезерование и другие операции. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи инструмента по его оси. Главный параметр такого станка — наибольший условный диаметр сверления отверстия (по стали). Кроме того, сверлильно-фрезерный станок характеризуется вылетом и наибольшим ходом шпинделя, скоростными и другими показателями. В промышленности, для осуществления работ по фрезеровке и сверлению, применяется специальное оборудование – сверлильно фрезерный станок.

Характеристики
  • Вертикальная фрезерная головка может двигаться назад/вперед
  • Вертикальная фрезерная головка может быть наклонена на ±90? вертикально и ±360? горизонтально
  • Регулируемый ограничитель хода на столе
  • Ручная подача пиноли
  • Подъемный стол из высокопрочного чугунного литья
  • Мощный двойной двигатель
Модель
ZAY7532ZAY7550ZAY7532/1ZAY7550/1
Макс.диаметр сверла 32мм 50мм 32мм 50мм
Макс.диаметр фрезы (торцевой/лобовой) 25/100мм 32/100мм 25/100мм 32/100мм
Угол поворота вокруг стойки (перпендикулярно) ±90?
Конус шпинделя (торцевое/лобовое фрезерование) МТ3 МТ4 МТ4 МТ3 МТ4 МТ4
Расстояние от шпинделя до рабочей поверхности 80-480 мм
Ход шпинделя 130мм
Ход траверса 500мм
Число значений частот вращения шпинделя (торцевое/лобовое фрезерование) 6/12
Частота вращения шпинделя 50Гц 80-1250/38-1280 (об/мин) 90-1600/38-1280 (об/мин)
60Гц (4 вывода) 95-1500/45-1540 (об/мин) 110-1920/45-1540 (об/мин)
Число автоподач шпинделя (торцевое/лобовое фрезерование) / /
3
Диапазон автоподач шпинделя (торцевое/лобовое фрезерование / /
0.12 0.18 0.25
Размер рабочей поверхности 800 х 240мм 1000 х 240мм 800 х 240мм 1000 х 240мм
Ход рабочей поверхности вперед/назад 300мм
Ход рабочей поверхности влево/вправо 585мм 785мм 585мм 785мм
Вертикальный ход рабочей поверхности 400мм
Макс.расстояние от осей шпинделя до колонны 290мм
Мощность двигателя (торцевое/лобовое фрезерование) 0.75кВт/1.5кВт 1.5кВт/1.5кВт 0.75кВт/1.5кВт 1.5кВт/1.5кВт
Мощность насоса охлаждения 0.04кВт
Вес нетто/брутто 910/1010кг 930/1030кг 930/1030кг 950/1050кг
Упаковочные размеры (д х Ш х В) мм 1020 х 1350 х 1850 1220 х 1350 х 1850 1020 х 1350 х 1850 1220 х 1350 х 1850
Загрузка в 20”контейнер 13шт 12шт 13шт 12шт
