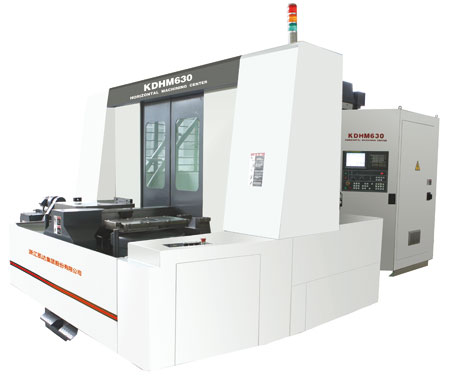

Горизонтальный обрабатывающий центр фрезерный станок KDHM630

Горизонтальный обрабатывающий центр фрезерный станок KDHM630

Горизонтальный обрабатывающий центр с ЧПУ фрезерный станок KDHM630 применяется для обработки различных деталей, требующих высокой точности, выполнения многоуровневых процедур обработки и сложной конфигурации таких как пресс-формы, криволинейные пазы, скобы, различные коробки, комплектующие для самолетов и газовых двигателей. Горизонтальный обрабатывающий центр с ЧПУ фрезерный станок KDHM630 - это автоматический станок с улучшеной производительностью, применимый как для отдельных мелких деталей, так и для крупных.

Станок обладает такими характеристиками как: высокая эффективность, высокая точность, высокая жесткость и отличная производительность резки. Прямоугольные направляющие в X, Y и Z оси закаленные более чем HRC52, обладают хорошей жесткостью и антивибрационными характеристиками. Это требуется для обеспечения работы тяжелой резки и гарантирует высокую точность резки. С коробкой передач с большим крутящим моментом, мощность главного двигателя передается через две пары передач, которые вызывают автоматические изменяет два шага скорости. В каждом шаге скорость меняется бесступенчато. Это значительно увеличивает мощность машины при низкой скорости вращения шпинделя. Посредством 4 наборов конических штифтов и конусных слотов в стол может быть точно позиционирован для обеспечения максимальной стабильности и точности. Диски большого диаметра обеспечивают точность индексации и позиционирование в на столе. Оптические линейки установлены для осей X, Y, а контроль Z позиции реализован полным замкнутым циклом управления.
Аксессуары: Установка уровня блоков 1 комплект; Система охлаждения 1 комплект; Система смазки 1 комплект; стружки 1 комплект; шпинделя Система охлаждения 1 комплект.
Дополнительно: Непрерывный стол индексации (разрешение: 0,001 ")

Технические спецификации

Наименование

KDHM630

Перемещение по Х (стол: влево/вправо)

950 мм

Перемещение по Y (головка шпинделя: вверх/вниз)

820 мм

Перемещение по Z (колонна: вперед/назад)

750 мм

От поверхности стола по центра шпинделя

0 - 820 мм

от поверхности стола до носа шпинделя

200 - 950 мм

Рабочий стол



Стол (pallet) рабочая площадь

630x630 мм

Макс нагрузка заготовки на стол

1200 кг

Конфигурация поверхности стола (pallet)

24-M16 резьба

Мин угол стола

1 град(Option:0.001 град)

Количество столов

2

APC время смены

16S

Шпиндель



Скорость

50 - 5000 об/мин

Число диапазонов скоростей шпинделя

2

Внутренняя конусность шпинделя

7/24;BT50

Внутренний диаметр подшипника конуса

100 мм

Мотор шпинделя (30 мин/непрерывной работы)

18.5/22 кВт

Подача



Скорость быстрого перемещения

24 м/мин

Скорость быстрой резки

1-12000 мм/мин

Мотор подачи

X: 22 Nm, Y: 40 Nm; Z: 30Nm

Точность позиционирования

±5 микрон

Повторяемая точность позиционирования

±2.5 микрон

Автоматическая смена инструментов



Тип резца

BT-50

Объем магазина инструментов

60

Макс диаметр инструмента

115(размер 270)мм

Макс длина инструмента

410 мм

Макс вес инструмента

25 кг

Система выбора инструментов

дискретная

время смены инструмента (от резки до резки)

6S

Другие



Контроллер

FANUC

Мощность охлаждающего мотора

0.37 кВтx2

Мотор гидравлического типа

2.2 кВт

Энергопотребление

AC380V±10,50/60±1Hz,72 KVA

Давление сжатого воздуха

0.5 - 0.8 МПа

Объем сосуда сжатого воздуха

400 л

Требуемое пространство

3300x4800 мм

Общий вес машины

18500 кг
