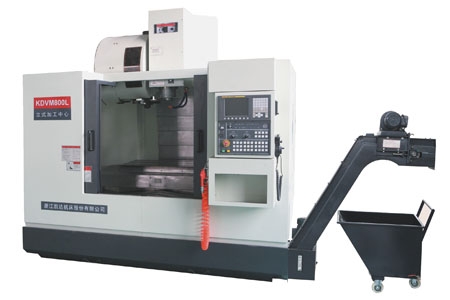

Вертикальный обрабатывающий центр KDVM600L / KDVM800L / KDVM1000L

Вертикальный обрабатывающий центр KDVM600L / KDVM800L / KDVM1000L

Особенности Широкая конструкция базы с X, Y, Z три наборами точным линейных роликовых направляющих. ШВП с предварительной нагрузкой до устранения обратного движения. Подходит как для грубой и чистовой резки.

Наименование

KDVM600L

KDVM800L

KDVM1000L

Перемещение



X

600 мм

800 мм

1000 мм

Y

400 мм

500 мм

Z

480 мм

510 мм

Расстояние между центром шпинделя и направляющей колонны

484 мм

550 мм

Расстояние между концом шпинделя и столом

90~570 мм

155-665 мм

Рабочий стол



Размер стола

750 х 400 мм

930 х 510 мм

1130 х 510 мм

Макс нагрузка на стол

450 кг

600 кг

600 кг

T-слот (ширина х число х размер)

18 х 3 х 110 мм

18 х 3 х 160 мм

Шпиндель



Конусность отверстия шпинделя

B-T40

Скорость шпинделя

8000 rpm

Мощность мотора шпинделя

7.5/11KW

Cutter removal from spindle

pneumatic

Подача



X, Y скорость

0-20 м/мин

Z скорость

0-20 м/мин

X, Y, Z момент мотора

12Nm

Повторяемость (X/Y/Z)

±0.003 мм

Система замены инструмента



Число инструментов

Horizonal type:16
Vertical type:12

Horizonal type:24
Vertical type:20

Макс размер инструмента (со смежным инструментом)

O85 мм(горизонтального типа)
O110 мм(вертикального типа)

O80 мм(горизонтального типа)
O90 мм(вертикального типа)

Макс размер инструмента (без смежного инструмента)

O130 мм(горизонтального типа)
O220 мм(вертикального типа)

O130 мм(горизонтального типа)
O150 мм(вертикального типа)

Макс длина инструмента

350 мм(горизонтального типа)
250 мм(вертикального типа)

300 мм(горизонтального типа)
250 мм(вертикального типа)

Макс вес инструмента

8 кг(горизонтального типа)
8 кг(вертикального типа)

7 кг(горизонтального типа)
8 кг(вертикального типа)

Время смены инструмента (от резки до резки)

2с (горизонтального типа)

Other



Min. Input(X/Y/Z)

0.001 мм

Общие размеры (Д х Ш х В)

3380 х 2060 х 2350 мм

3950 х 2100 х 2600 мм

3950 х 2100 х 2600 мм

(With automatic conveying)

Вес нетто

3900 кг

5150 кг

5480 кг
