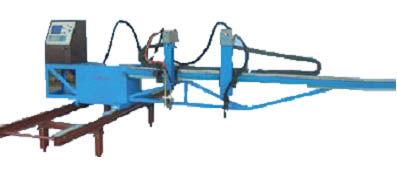

Установка плазменной/пламенной резки консольного типа с ЧПУ ZQL-5, станок плазменной резки
Описание
Особенности
Установка плазменной/пламенной резки консольного типа с ЧПУ ZQL-5 имеет консольную структуру, которая может быть подстроена под задачи заказчика. Станок плазменной резки снабжен одиночным приводом и линейными направляющими. Количество газовых горелок компонуется в соответствии с техническим заданием заказчика.
Плазменный резак может быть настроен как для резки полос так и резка нестандартных по форме изделий.
Применение
Станок плазменной резки может резать мягкую сталь (газовая резка) и высокую углеродистую сталь, нержавеющую сталь, алюминий, медь и другие цветные металлы (плазменная резка) и т.д., широко применяется в таких отраслях, как машиностроение, автомобильная, судостроительная, нефтехимическая, военная промышленности, металлургии, аэрокосмической, котельной индустрии и сосудов высокого давления, локомотивов и др.
Технические характеристики
Длина поперечной балки (оси Х): 2.8 м (может быть увеличена в соответствии с требованию пользователя)
Продольная длина направляющих (Y оси): 3м (рельса может быть увеличена в соответствии с требованию пользователя)
Эффективная ширина резки (оси Х): 2.8 м
Эффективная длина резки (Y оси): 2 м
Режим резки: пламенная резка; плазменная резка; резка пламенем и плазмой
Режим работы: односторонний
Метод: Реечная передача/привод для X и Y осей
Толщина пламенной резки: 5-200 мм
Толщина плазменной резки: 1-60мм (в соответствии со спецификацией плазменных источников энергии)
Скорость резки 0-3500 мм в минуту
Точность перемещения: 0,1 мм
Источник питания (опция) 220В 50Гц 500-1000W
Доработка программного обеспечения (опция) INTERGNPS, FASTCAM
Газ резки: ацетилен, пропан
Плазменный газ: сжатый воздух, кислород, N2
Автоматический контроллер высоты газовой горелки (опция) CHC600 Емкостные контроллер высоты резки
PHC330 Напряжение дуги контроллер высоты для плазменной резки
