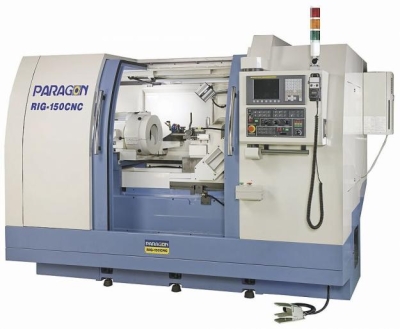

Внутришлифовальный станок Paragon RIG-150

Описание

Внутришлифовальный станок Paragon RIG-150 Внутришлифовальные станки фирмы Paragon предназначены для обработки внутренних, цилиндрических и конических, а также торцевых поверхностей тел вращения, шлифованием с осевым движением подачи и врезным шлифованием. Широкий набор опций дает возможность использовать эти станки, как в единичном, так и в серийном производстве. Внутришлифовальные станки Paragon оснащены удобным для пользователя интерфейсом, что значиттельно упролщает операцию шлифования. Есть возможность дополнительно станки дооснастить различными системами измерения и контроля, что позволяет повысить как качество шлифования, так и общую производительность. Перемещение по осям осуществляется посредством шариковых винтовых пар и сервомоторов. Точность позиционирования составляет ±0,001 мм. Полностью автоматический цикл шлифования включает в себя: шлифование, правку круга, ступенчатое чистовое шлифование, выглаживание. При ступенчатом шлифовании оператор программирует количество проходов и скорость подачи. Это гарантирует точность необходимых размеров и превосходное качество обработанной поверхности. Система контроля имеет дружественный интерфейс, удобный и простой в обращении. Оператор просто вводит необходимые параметры шлифования и требуемые размеры обрабатываемых деталей, после чего начинает работу.

Особенности
  • Сверхжесткая структура станка с гидростатической смазкой направляющих оси Z;
  • Механизм поворота передней бабки обеспечивает разворот его до 13° против часовой стрелки, что позволяет шлифовать конусные поверхности заготовки;
  • Механизм регулировки натяжения ремня привода передней бабки, обеспечивает передачу максимального момента от привода на поводок; Прецизионная и легкая в настройке шлифовальная бабка;
  • Торцешлифовальное приспособление как ручного, так и автоматического типа (опция).
  • 3-х или 4-х кулачковый патрон передней бабки, с гидравлическим или пневматическим зажимом (опция);
  • Оптико-электронные датчики отсчета линейных перемещений по осям;
  • Исполнение с автоматической загрузкой/выгрузкой обрабатываемых деталей позволяет использовать станки в массовом производстве;
  • Высокомоментные двигатели приводов Fanuc осей X и Z, напрямую соединенные с прецизионными шариковинтовыми парами (класса «С1») позволяют обеспечить позиционирования узлов станка с точностью до 0,1? (только CNC-серия);
Модель Макс. уст. ?, мм Диапазон шлифуемых ?, мм Скорость вращения передней бабки, об/мин Скорость вращения сменных шпинделей, об/мин
RIG-150 520 6-150 800 8000-60000
RIG-150NC 520 6-150 800 8000-60000
RIG-150CNC 520 6-150 800 8000-60000
