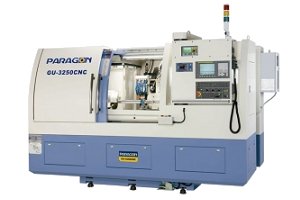

Круглошлифовальный станок с ЧПУ GU-3250CNC Paragon

Описание

Круглошлифовальные станки с ЧПУ предназначены для шлифования наружных цилиндрических поверхностей и осевых торцевых поверхностей. Круглошлифовальный станок GU-3250CNC с ЧПУ ParagonНа кругло-шлифовальном станке заготовку устанавливают на центрах или в патроне и приводят во вращение навстречу шлифовальному кругу; вместе со столом станка она может совершать возвратно-поступательное движение. Шлифовальный круг в конце каждого (или двойного) хода стола получает определенное поперечное перемещение на глубину резания. Продольное перемещение стола круглошлифовального станка осуществляется бесступенчато гидравлической системой, также можно управлять и с помощью маховика. Поперечная подача шлифовальной бабки совершается или автоматически гидравлической системой, или вручную маховиком. Быстрый подвод и отвод шлифовальной бабки управляются гидравлическим приводом. При поперечном и продольном перемещении оператор может выбрать с помощью маховика как чистовое, так и черновое шлифование. Круглошлифовальные станки подходят для предприятий со средним и маленьким серийным производством, для инструментальных мастерских, для предприятий обслуживания. Стандартная комплектация круглошлифовальных станков: суппорт, несколько кулачковый патрон, планшайба, правильное устройство, балансировочное приспособление, приспособление для внутреннего шлифования, центра, наборы прижимов и инструментов, бак для СОЖ. Основные задачи, для выполнения которых покупают шлифовальные станки — осуществляемые различными методами шлифовка и полировка поверхности деталей. Кроме этого, можно использовать шлифовальный станок по металлу для затачивания различного инструмента и изделий. Необходимость купить шлифовальный станок на предприятии возникает как правило тогда, когда производственный процесс требует высокоточную чистовую обработку металлических деталей. Основным рабочим инструментом оборудования является вращающийся абразивный инструмент. Шлифовальный станок по металлу снимает с изделия тонкие слои материала. Регулировка чистоты обработки выполняется путем перемещения детали на станочном столе. Осуществляются эти перемещения в любых направлениях с помощью специальных микрометрических винтов. Высококачественное оборудование позволяет выполнять процедуры по шлифовке и полировке с точностью до десятых долей микрометра. Приобретая у нас шлифовальный станок, вы получаете современное оборудование, перемещение рабочих элементов которого управляется автоматикой. Используется данное оборудование как для изготовления единичных деталей, так и при серийном производстве. При покупке шлифовального станка его цена во многом определяет насколько высокой чистоты обработки поверхности можно добиться при его использовании. Плоскошлифовальные станки применяются для обработки плоской и профильной поверхности заготовок. Предлагаемые нами шлифовальные станки для плоского шлифования отличаются рациональным устройством стола и рабочей головки, а также продуманной конструкцией станины. Это позволяет обеспечивать виброустойчивость станков и высокое качество работы. За счет этого даже при невысокой цене предлагаемые нами шлифовальные станки обеспечивают высочайшую точность обработки изделий.

Модели GU-3250CNC Круглошлифовальный универсальный станок GU-32100CNC Круглошлифовальный универсальный станок GA-3515CNC Круглошлифовальный универсальный станок GA-3535CNC Круглошлифовальный универсальный станок GA-3570CNC Круглошлифовальный универсальный станок

Технические характеристики

Габариты
Вес кг 2500   3300   3000   3200   4000
Задняя бабка
Конус задней бабки К.М. К.М.4
Макс. перемещение центра задней бабки мм 35
Мощности станка
Мощность привода по оси Х кВт 1
Мощность привода при внутреннем шлиф. кВт 0.75   0.75   -   -   -
Мощность привода шлиф. бабки при врезном шлиф. кВт 3.0   3.0   1.6   3.0   3.0
Мощность привода шлиф. круга кВт 3.7   3.7   5   5   5
Мощность привода шлиф. круга при врезном шлиф. кВт 1.6   1.6   3.0   3.0   3.0
Основные размеры обработки
Макс. вес обработки кг 150
Макс. диаметр над столом мм 320   320   350   350   350
Макс. диаметр обработки мм 280   280   320   320   320
Макс. длина обработки мм 520   1020   160   355   710
Расстояние между центрами мм 500   1000   150   350   700
Рабочий стол (Z)
Перемещение по оси Z мм 630   1100   450   630   950
Скорость подачи мм/мин 0.0001-8000   0.0001-8000   0.0001-8000   0.0001-8000   0.0001-8000
Скорость подачи на хол. ходу мм/мин 1000
Угол поворота по часовой стрелке, ° +7.5   +5   +7.5   +5   +5
Угол поворота против часовой стрелки, ° -0.5
Шлифовальная бабка (ось Х)
Перемещение по оси Х мм 200   200   220   220   220
Скорость подачи мм/мин 0.0001-6000   0.0001-6000   0.0001-6000   0.0001-6000   0.0001-6000
Скорость подачи на хол. ходу мм/мин 8000
Шлифовальный круг
Макс. скорость шлифовального круга м/с 45
Размеры шлифовального круга (НД х Ш х ВД) мм 405x56x127   405x56x152.4   510x80x203.2   510x80x203.2   510x80x203.2
Шпиндельная бабка
Конус шпинделя К.М. К.М.4
Скорость шпинделя об/мин 0-500
