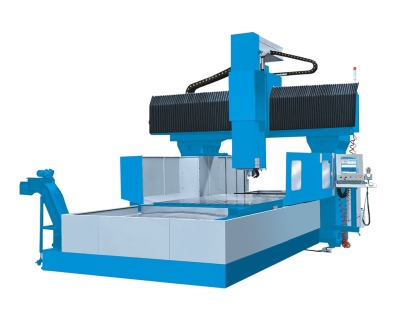

Обрабатывающий центр портального типа PBZ3200•4200•5200

Обрабатывающий центр портального типа  PBZ3200•4200•5200 Портальный опрабатывающий центр. Описание
  • Основа снабжена тремя линейными направляющими, с сильным внутренним дизайном структуры, чтобы обеспечить высокую несущую способность и точность позиционирования.
  • системы разделения масла и охладителя, чтобы избежать смешивания теплоносителя со смазочным маслом.
  • широкие колонны увеличивают связь поверхности с перекладиной, что позволяет избегать вибраций во время резки.
  • Y ось имеет дизайн лестницы с перекладинами и использует две линейных направляющих с пятью блоками. Вертикальные направляющие и параллельное расположение направляющих дает на 25% больше мощности, чем жесткость параллельным расположением
  • Четыре линейные направляющие с десятью блоками по оси Z
  • Рабочая платформа полностью поддерживается тремя 65м широкими линейными направляющими, которые имеют блок роликов на расстоянии каждые 500мм.
  • дверь 2,7 м шириной для легкой загрузки заготовок, большую и широкую структуру колонны, с целью обеспечения высокой жесткости
  • X ось приводится в движение высококачественной высокоточной планетарной коробкой передач для обеспечения хорошего крутящего момента и жесткости во время движения.
  • линейная направляющая роликового типа, который обеспечивает супер высокую жесткость и грузоподъемность.
  • шпиндель с коробкой передач (вариант): Коробка передач с мощным мотором шпинделя для обеспечения сложных вариантов резки.
  • Шариковые винты класса C3 с диаметром 80 мм по оси X и 63 мм диаметром на Y и Z.
  • дополнительная поддержка для шариковых винтов на оси X на машинах PBZ4200 и PBZ5200
  • Гидравлические системы противовеса по оси Z
  • Три линейных направляющих роликового типа установлено на базовую платформу, чтобы обеспечить высокую емкость нагрузки;
  • четыре линейные направляющие по оси Z, с дизайном в виде лестницы с перекладинами для гарантирования процесса тяжелой резки;
  • X ось приводится в движение планетарной коробкой передач из Германии
  • Увеличенная Y ось
Стандартное комплектация

полузакрытая система безопасности, система охлаждения, централизованная автоматическая система смазки, подача воздуха через шпиндель, подача охладителя через шпиндель, конвейер цепного типа, рабочая лампа, чип коллектора, сигнальная лампа, педаль зажима и освобождения, маховик, выравнивающие болты и блоки, настроечные инструменты и ящик для инструмента, техническому обслуживанию, конвекция теплообменника в блоке управления, гидравлическая система балансировки, система балансировки оси Z

Дополнительное опциональное оборудование:

система смены инструментов цепного типа, BT50 40 станция, шпинделя типа передач 6000 об/мин BT50, шпиндель прямого подключения 8000 об / мин BT50, шпиндель прямого подключения BT50 10000 об/мин, линейная шкала, ручная 90 угловая головка для резки, полуавтоматическая 90 угловая головка для резки, универсальная фрезерная головка

Технические параметры
Модель машиныPBZ3200PBZ4200 PBZ5200
Перемещение
Диапазон по X / Y / Z3200/2800/100 мм4200/2800/100 мм5200/2800/100 мм
Нос шпинделя до стола200-120 мм320-132 мм320-132 мм
Шпинделя до колонны450 мм500 мм500 мм
Между двойными колоннами2700 мм2700 мм2700 мм
Рабочая платформа
Размеры стола3200 х 210 мм4200 х 210 мм5200 х 210 мм
Т слот (ширина,кол-во,длина)28х9х220 мм28х9х220 мм28х9х220 мм
Макс загрузка12000 кг14000 кг16000 кг
Шпиндель
КонусностьВТ-50ВТ-50ВТ-50
Скорость40-6000 об/мин40-6000 об/мин40-6000 об/мин
Способ присоединения шпинделяпрямое соединениепрямое соединениепрямое соединение
Мощность мотора22 кВт22 кВт22 кВт
Крутящий момент140 N.m140 N.m140 N.m
Тип соединений
X осьпланетарная шестерня (1:4)планетарная шестерня (1:4)планетарная шестерня (1:4)
Y осьпрямое соединениепрямое соединениепрямое соединение
Z осьпрямое соединениепрямое соединениепрямое соединение
Подача
Скорость резки1-8000 мм/мин1-8000 мм/мин1-8000 мм/мин
Быстрая подача12000 мм/мин12000 мм/мин12000 мм/мин
Точность позиционирования±0,005 мм/300 мм±0,005 мм/300 мм±0,005 мм/300 мм
Повторяемость±0,003 мм±0,003 мм±0,003 мм
Ширина линейной направляющей/кол-во направляющих/кол-во блоковX: 65мм/3/18
Y: 63мм/2/5
Z: 45/4/10
X: 65/3/24
Y: 65/2/5
Z: 45/4/10
X: 65/3/30
Y: 65/2/5
Z: 45/4/10
Другие параметры
ЧПУ контроллерKNUTH GPlus 450KNUTH GPlus 450KNUTH GPlus 450
Давление воздуха0.6 МПа0.6 МПа0.6 МПа
Вес машины42000 кг47000 кг65000 кг
Размер машины9505 х 2592 х 5645 мм11505 х 2592 х 5645 мм13505 х 2592 х 5645 мм
ЭнергопотреблениеАС380В/3PH, 50 Гц, 50 кВтАС380В/3PH, 50 Гц, 50 кВтАС380В/3PH, 50 Гц, 50 кВт
