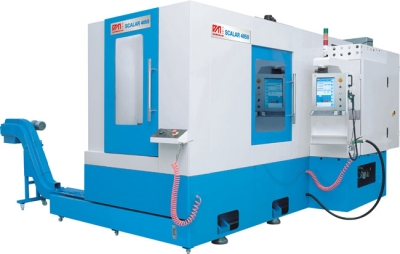

Горизонтальный обрабатывающий центр с ЧПУ DIMA SCALAR4050

Достижение максимальной эффективности с использованием устройства для смены паллет, 4 оси для 4-сторонней обработки, скорость движения до 20 м / мин, скорость шпинделя до 7000 об/мин, мощность основного привода 18.4 кВт, а также смены инструмента с рукой с двойным захватом дает вам преимущество перед конкурентами

Горизонтальный обрабатывающий центр с ЧПУ DIMA SCALAR4050 Описание
  • Повышение производительности - устройство для смены паллет минимизирует время простоя во время работы машины
  • высокая мощность мотора для сложных машинных задач
  • корпус машины, изготовленный из сплавов прошедших FEM-испытания
  • Предустановленное шариковые передачи по всем осям обеспечивают высокую повторяемость
  • Все 3 оси оснащены линейными направляющими
  • GPlus 450 управляющий контроллер - современный, удобный, мощный
  • Рабочим столом служит полнофункциональный 4х-осный поворотный стол
  • Полная обработка 4-х сторон или обработки 4 частей на одном поддоне
  • Точность позиционирования вращающегося стола: 0,01 °
  • После одного зажима детали станок может выполнить обработку, фрезерование, сверление и нарезание резьбы на 4 поверхностях
  • автоматическая смена 2 рабочих столов значительно повышает эффективность производства
  • высокая точность прямого соединения шпинделя
  • мощный мотор шпинделя 18.4 кВт
  • подшипники на 3 осях полностью закрыты, что гарантирует долгий срок службы
Стандартное комплектация

полностью закрытый корпус, сменщик паллет на 2 рабочих столах, вращающийся стол (полностью функциональная 4-ая ось), 24-секционная система смены инструментов, транспортер для удаления стружки, система охлаждения, электронные колеса, автоматическая центральная смазка, работы лампы

Дополнительное опциональное оборудование:

теплоноситель подается через шпиндель, шпиндель высокой скорости (скорость по запросу)

Технические параметры
Модель машиныSCALAR4050
Диапазон перемещения по X / Y / Z550/515/515 мм
Рабочий стол
Количество2
Размер рабочего стола400 x 500 мм
T-слот (количество / ширина / длина)4 / 12 / 80 мм
Позиционирование центральной точки40H6
время смены стола 20 секунд
Макс загрузка 500 кг
Подача
Быстрая подача20000 мм/мин
Скорость подачи12000 мм/мин
Конвейер
конвейер винтового типа
конвейер цепного типа
Точность позиционирования в обоих направлениях
X, Y, Z полный ход± 0,01 мм
4-ая ось28"
Повторяемость в обоих направлениях
X, Y, Z полный ход± 0.005 мм
4-ая ось16"
Главный двигатель
Мощность18.4 кВт
Номинальный крутящий момент117N.m
Скорость вращения шпинделя60-8000 об/мин
ATC
Тип и мощностьARM типа, 24 секции
КонусностьBT40
Максимальный диаметр инструмента76.2/127 мм
Время смены инструмента (ATC вращения)2.5 сек
Время индексирования0.6 сек
Максимальный вес инструмента10 кг
Поворотный стол
Номинальный крутящий момент520N.m
Тормозной момент1000N.m
Быстрая подача22 м/мин
Скорость подачи11 м/мин
Размер машины3840 x 2650 x 2620 мм
Общий вес9500 кг
ЧПУKNUTH GPlus 450
