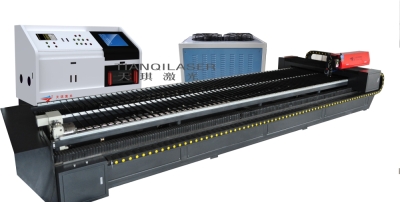

Система лазерного раскроя лазерный станок TQL-LCY620-6315
Система лазерного раскроя лазерный станок TQL-LCY620-6315. Лазерный раскрой листового металла лазерными станками TQL-LCY620-6315 является сегодня одним из самых технологичным видов обработки и резки листового металла. Детали, полученные в результате лазерного раскроя, удовлетворяют необходимым требованиям лазерной резки. Кромки деталей после лазерной резки не требуют дополнительной механической обработки. Благодаря высокой скорости реза (до 15 м в минуту), удобной перенастройке станка с одной программы на другую, сравнительно низкой себестоимости погонного метра реза и универсальности технологии, установки лазерного раскроя TQL-LCY620-6315 стали превосходной альтернативой традиционным прессам и штампам.
Современные центры лазерного раскроя TQL-LCY620-6315 листового металла оснащены системами ЧПУ (численно-программного управления). Компьютер, с установленным специализированным CAD/CAM программным обеспечением на основе чертежа в электронном виде формирует CNC-программу раскроя. Эта программа описывает все движения режущей головки для того, чтобы лазерный раскрой производился с минимальными затратами времени, энергии и режущего газа. Также программа задает количество и места врезок — мест, где лазерный луч должен заново прожечь металл и начать с этого места новый рез, оптимизируя процесс лазерной резки. В таких местах образовывается не очень аккуратное отверстие, поэтому врезки осуществляются на участках заготовки, подлежащих удалению.
Технические характеристики
Тип лазера
Импульсный Nd: YAG
Площадь рабочего стола
6300мм x 1500мм
Максимальная глубина резки
10 мм
Скорость резки
60 мм/с
Точность позиционирования
±0.08mm/1000mm
Электропитание
380В/50Гц/100A
Диапазон мощности
500-620 Вт
Длина волны лазера
1064нм
Частота пульса
1-300 Гц
Минимальная толщина линии
0,15 мм
Система охлаждения
Водяное охлаждение
Привод
ШВП 50
Вес
4200 кг
Управление ЧПУ
Загрузка, обработка и выполнение задач (таких, как чертежи и технологические параметры для лазера и кинематики системы).
Технологические параметры можно изменять и сохранять. Система встроенного контроля и самоконтроля функции.
Форматы совместимы с основными системами CAD.
Применение
лазерная резка высоколегированной стали
лазерная резка драгоценных и цветных металлов
лазерная резка вольфрама и молибдена
лазерная резка керамики, как окись алюминия, кремния и нитрида бора
лазерная резка твердых сплавов и поликристаллических алмазов и др.
