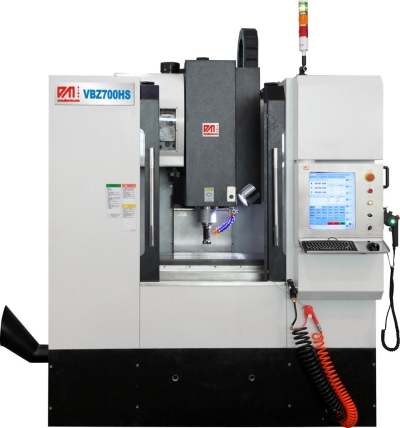

Высокоскоростной обрабатывающий центр VBZ700HS

Высокоскоростной обрабатывающий центр VBZ700HS Описание
  • Дизайн разработан совместно с немецкой фирмой KNUTH, ,машина использует новейшие разработки и преимуществами известных немецких заводов.
  • Структура машины и колонн сделаны из материалов изготовленных по новой технологии. Структура каркаса жесткая и стабильная, позволяет эффективно поглощать вибрации, вызванный высокой скоростью движения, также обладает рядом особенностей, как хорошее поглощение вибраций, низкая тепловая чувствительность, окружающей среде, низкое потребление энергии.
  • конструкция кузова проанализирована методом конечных элементов и оптимизирована, а также строго соответствует требованиям "точек Бесселя ", что значительно повышает жесткость конструкции, и гарантирует стабильную работу машины при высоких скоростях и высокую точность.
  • Прямое подключение шпинделя обеспечивает высокую скорость 15000 об/мин (опционально варианты 24000 или 30000 об/мин)
  • Теплоизоляция между передней и шпинделя частей при условии, что повышает точность шпинделя.
  • Холлоу охлаждения масла Ballscrew, что предотвращает тепловой деформации и обеспечивает точность высокоскоростной непрерывной обработки.
  • Высокая емкость системы охлаждения
  • 60 м/мин быстрота подачи, 1G осевого ускорения, что существенно повышает эффективность работы.
  • Прямое подключение шпинделя
  • Скорость вращения шпинделя 15000 об / мин, с 24000rpm и 30000rpm вариант
  • Холлоу охлаждения масла Ballscrew
  • Скорость подачи 60м/мин
  • 1G ускорение
Стандартное комплектация

Полностью закрывающий основные модули брызговик, KNUTH G-Plus 450 контроллер, зонтик смены инструмента, Кондиционер, система жесткого нарезания резьбы, Ethernet и USB интерфейс, система разделения масла и охлаждающей жидкости на корпусе машины, автоматическая система смазки, Система охлаждения, светодиодные рабочие лампы, обозначение конца программы, электронный маховик (MPG), Ящик для инструментов, выравнивание болты и блоков, пневматический пистолет, автоматическое омывание головки теплоносителем, руководство по эксплуатации

Дополнительное опциональное оборудование:

12 зонтик смены инструмента, 4 оси, 5-й оси, датчик касания, шпиндель HSK40 24000rpm, шпиндель HSK40 30000rpm, круглых брызг, линейная шкала

Технические параметры
Модель машиныVBZ700HS
Диапазон перемещения по X / Y / Z700/500/500 мм
шпинделя до стола 70-570 мм
Шпинделя до колонны530 мм
Размер рабочего стола750 x 450 мм
Высота стола от пола940 мм
Макс. Нагрузка300 кг
Т-образный паз шириной18 мм
Т-образный паз длина80 мм
Т-слот количество5
КонусностьBT 40
Скорость подачи60 м/мин
Cкорость вращения шпинделя15000 об/мин
Главный двигатель7.5/11 кВт
ЧПУKNUTH GPlus 450
Скорость резки1-12 м/мин
Точность позиционирования± 0.003/300 мм
Повторяемость± 0.002/300 мм
Давление воздуха0.6 МПа
Устройство смены инструментов (опционально)24 arm
Вес машины 6000 кг
Размер машины2500 х 2500 х 2700 мм
Блок питания и общая мощность3PH AC380В, 50Гц, 22 кВт
