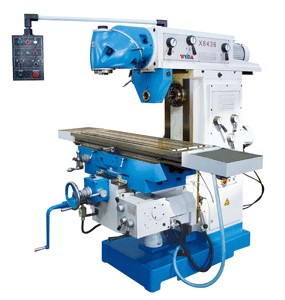

Универсальный вертикально-фрезерный станок с поворотной шпиндельной головкой X6436

Универсальный вертикально-фрезерный станок с поворотной шпиндельной головкой X6436

Универсальный вертикально-фрезерный станок с поворотной шпиндельной головкой X6436. Универсально фрезерные станки серии X6436 предназначены для выполнения различных фрезерных операций для нужд общего машиностроения, выполняемых с помощью цилиндрических, дисковых, фасонных, торцевых, модульных, червячных и других фрез. На станке можно обрабатывать разные плоскости, канавки, зубчатые колеса, растачивать отверстия в деталях из стали, чугуна, цветных металлов и пластмассы. Простота обслуживания и быстрая переналадка приспособлений и инструмента представляют значительные удобства при использовании станка в мелкосерийном производстве. На универсальном консольно-фрезерном станке с поворотной головкой XQ6226 можно обрабатывать разные плоскости, канавки, зубчатые колеса, растачивать отверстия в деталях из стали, чугуна, цветных металлов и пластмассы. Простота обслуживания и быстрая переналадка приспособлений и инструмента представляют значительные удобства при использовании универсального консольно-фрезерного станка с поворотной головкой XQ6226 в мелкосерийном производстве.

Стандартная комплектация

  • автоподача по осям X и Y
  • местное освещение
  • система подачи СОЖ в зону резания
  • комплект цанг с оправкой
  • набор инструмента и принадлежностей
  • сверлильный патрон
  • патрон для фрез
  • тиски
  • руководство оператора на русском языке
Опции
  • устройство цифровой индикации (УЦИ)

Технические характеристики станка X6436

Спецификация
Ед.изм
X6436
Размер стола
мм
1320 х 360
1600 х 360
Перемещение стола
мм
1000 (продольное)
280/290 (авто/ручное) (поперечное)
400 (вертикальное)
 1300 (продольное)
280/290 (авто/ручное) (поперечное)
400 (вертикальное)
Число / Ширина / Длина Т-слотов
мм
3-14-95
3-14-95
Конусность шпинделя

ISO50
ISO50
Диапазон скорости шпинделя
R/MIN
58-1800(H),60-1750(V)
58-1800(H),60-1750(V)
Скорость быстрой подачи стола в направлениях (X,Y,Z)
мм/мин
22-420 (50HZ) (X)
22-393(50HZ) (Y)
10-168(50HZ) (Z)
22-420 (50HZ) (X)
22-393(50HZ) (Y)
10-168(50HZ) (Z)
Быстрая подача
мм/мин
1290 (50HZ) (X)
1205 (50HZ) (Y)
513 (50HZ) (Z)
1290 (50HZ) (X)
1205 (50HZ) (Y)
513 (50HZ) (Z)
 Расстояние между осью шпинделя и поверхностью стола
мм
0-400
0-400
Расстояние между осью шпинделя и поверхностью рамы
мм
175
175
Диапазон скорости мощной подачи стола в продольном/поперечном/вертикальном направлениях
мм/мин
22-420(X);
22-393(Y);
10-168(Z)
22-420(X);
22-393(Y);
10-168(Z)
Угол поворота рабочего стола

±35°
±35°
перемещение рамы
мм
500
500
Мощность основного мотора
кВт
4
4
Общие размеры (Д х Ш х В)
мм
2070*2025*2020
2070*2025*2020
Вес нетто
кг
2300
2300
