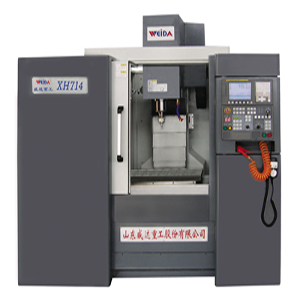

Вертикальный обрабатывающий центр XH714

Вертикальный обрабатывающий центр XH714

Вертикальный обрабатывающий центр фрезерный станок XH714 Линейные направляющие качения обеспечивают высокую точность обработки и жесткость конструкции
Размеры рабочего стола 900x400 мм
Диапазон скоростей шпинделя 40~6000 об/мин



Стандартная комплектация

  • Система ЧПУ FANUC 0i mate-MD
  • высокоточный шпиндель - Тайвань
  • магазин инструментов зонтичного типа – на 16 инструментов
  • Защита зоны резания кабинетного типа



Опции
  • Системы ЧПУ SIEMENS 802C, KND1000I
  • Поворотный стол - ось A;
  • Renishaw измерение инструмента, измерение детали;




Спецификация

Техническая характеристика



XH714

XK714

Перемещения рабочего стола (X, Y, Z)

мм

650x400x500

650x400x500

Размеры рабочего стола

мм

900x400

900x400

Кол-во/Ширина/Расстояние между Т пазами

мм

3-18-130

3-18-130

Макс. масса заготовки

кг

400

400

Расстояние от торца шпинделя до поверхности стола

мм

120 - 620

120 - 620

Расстояние от оси шпинделя до вертикальных направляющих

мм

420

420

Скорость быстрых перемещений X, Y, Z

м/мин

24

24

Скорость рабочей подачи X, Y, Z

мм/мин

2.5 - 4000

2.5 - 4000

Конус шпинделя



BT40

BT40

Диапазон скоростей шпинделя

об/мин

40 - 6000

60 - 4000

Мощность э/д шпинделя

кВт

Сервошпиндель 4

5.5 частотный преобразователь

Кол-во инструментов в магазине

шт.

16



Макс. вес инструмента

кг

8



Макс размеры инструмента

мм

Φ120x200



Точность позиционирования

мм

±0.015

±0.015

Повторяемость позиционирования

мм

±0.0075

±0.0075

Мин время смены инструмента

сек

7



Габаритные размеры

мм

2120x2150x2215

2120x2150x2215

Масса станка

кг

3250

3150
