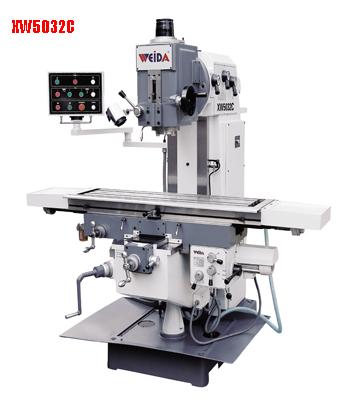

Универсальный вертикально-фрезерный станок с поворотной шпиндельной головкой XW5032A/B/C

Универсальный вертикально-фрезерный станок с поворотной шпиндельной головкой XW5032A/B/C

Универсальный вертикально-фрезерный станок с поворотной шпиндельной головкой XW5032A/B/C. Станок вертикально-фрезерный XW5032A/B/C предназначен для фрезерования различных деталей из стали, чугуна и цветных металлов и сплавов торцовыми, концевыми, цилиндрическими, радиусными и многими другими фрезами. На станке можно обрабатывать вертикальные, горизонтальные и наклонные плоскости, пазы, углы, рамки и др. Жесткая конструкция станка позволяет использовать быстрорежущий и твердосплавный инструмент. Станок может использоваться для выполнения фрезерных работ в условиях единичного и серийного производства. Класс точности станка – Н. Простота обслуживания и быстрая переналадка приспособлений и инструмента представляет значительные удобства при использовании станка в мелкосерийном производстве и мастерских. Повышена жесткость станка за счет прямоугольных направляющих станины и консоли. Базовые детали исполнены из износостойкого легированного чугуна, что значительно увеличивает срок их эксплуатации Технологические возможности станка могут быть расширены с применением делительной головки, поворотного круглого стола, гидростанции и механизма опускания консоли (отскок консоли). Возможность настройки станка на различные полуавтоматические и автоматические циклы позволяет организовать многостаночное обслуживание, успешно использовать станки для работ в поточном производстве. Станок XW5032A/B/C - консольного типа – металлорежущий станок средней размерной группы. Различные фрезы, цилиндрическая фасонная или торцевая могут устанавливаться в шпиндель станка с помощью оправки. Универсальный вертикально-фрезерный станок с поворотной шпиндельной головкой XW5032A/B/C предназначен для обработки плоских поверхностей, уступов, выемок и карманов, отверстий, шестерен всех видов, малых и средних заготовок. Оператор может также с помощью универсальной делительной головки отфрезеровать резьбу. Простота обслуживания и быстрая переналадка приспособлений и инструмента представляют значительные удобства при использовании станка в мелкосерийном производстве.

Технические характеристики станка XW5032A/B/C

Модель станка

XW 5032A

XW5032B

XW5032C

Конус шпинделя

ISO 50

ISO 50

ISO 50

Пределы расстояния между торцом шпинделя и рабочей поверхностью стола, мм

45-445

35-435

35-435

Расстояние от вертикальной оси шпинделя до направляющих колоны , мм

320

360

360

Пределы скоростей вращения шпинделя, об/мин

58-1710

58-1710

58-1710

Размеры рабочего стола, мм

1320х320

1320х320

1320х320

Перемещение рабочего стола, продольное/поперечное, мм

800(750)/300

800(750)/300

1000/300

Габариты станка (ДхШхВ), мм

1770х1820х1880

1770х1820х1880

1770х1820х1880

Мощность электродвигателя главного привода, кВт

4

4

4

Масс нетто/брутто, кг

2300/2500

2300/2500

2300/2500
