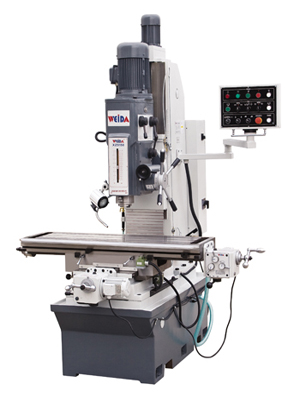

Фрезерно-сверлильный станок XZ5150

Фрезерно-сверлильный станок XZ5150

Фрезерно-сверлильный станок XZ5150. Вертикальный сверлильно-фрезерный станок XZ5150 предназначен для выполнения фрезерных и сверлильных работ по металлу, пластмассе и дереву. Широкий диапазон оборотов вращения шпинделя позволяет применять станки для сверлильных и расточных операций. Вертикальный сверлильно-фрезерный станок XZ5150 имеет механическую подачу шпинделя, а также может быть доукомплектован приводом автоматической подачи стола. Наклон шпиндельного узла позволяет производить обработку по углом до ±45°. Вертикальный сверлильно-фрезерный станок XZ5150 оснащен точной подачей шпинделя. Надежный продольно–фрезерный станок для обработки крупногабаритных деталей и тяжелых условий резания. По оси Z перемещается не машинный стол с деталью, а фрезерная головка — большая стабильность и низкий уровень вибрации обеспечивает большую точность при высокой несущей способности стола. Дополнительный эффект усиливается больше размерной тяжелой станиной из серого чугуна и особо широкими плоскими направляющими.

  • бесступенчатая регулировка оборотов с помощью частотного преобразователя
  • жесткие прямоугольные плоские направляющие гарантируют постоянную точность
  • станина из серого чугуна (Механайт)
  • каленые и шлифованные направляющие на всех осях
  • ±30° поворотная фрезерная головка
  • станок может оснащаться 3–осевым устройством цифровой индикации

Технические характеристики станка

Размер стола мм 1220 x 360
Перемещение стола мм 600 x 360
Максимальный диаметр фрезерования мм 32 - 1 1/4" (железо)
Максимальный диаметр сверления мм 50 - 1 31/32 (железо)
Конусность шпинделя ISO40
Ход гильзы шпинделя мм 180
Скорость шпинделя об/мин 94-2256 / 16 скоростей
Скорость подачи шпинделя мм / оборот 0.10;0.15;0.30
Расстояние между носом шпинделя и поверхностью рабочего стола мм 80 ~ 580
Расстояние между осью шпинделя и вертикальной направляющей мм 400
Уогл наклона шпиндельной бабки ±45°
Вертикальная скорость подачи шпинделя м/мин 1.3
Автоматическая подача стола мм 24~720
Чилос - Ширина - Длина Т-слота 3,14 мм 17/32 ", 95 мм 3 3/4"
Мощность мотора шпинделя кВт 1.5/2.4
Мощность мотора подачи кВт 0.37
Мощность мотора подачи кВт 0.37
Мощность мотора смещения кВт 0.55
Мощность мотора системы охлаждения кВт 0.04
Размер мм 1730 х 1730 х 2300
Вес кг 2000
