Запасные части, аксессуары к установкам гидроабразивной резки DARDI







Основные аксессуары и запасные частиц мультипликатора G10

ERP код новый 410000051

ERP код старый BP021000

№

Наименование

ERP код (новый)

ERP код (старый)

1

Манжета



510000010

EP0138

2

Уплотняющая манжета



510000012

EP0137

3

STD обратный клапан



510000101

EP0548

4

Кольцевой уплотнитель для обратного клапана STD



510000102

EP0924

5

Внутренняя вставка



510000103

EP0925

6

H-P цилиндр



510000106

EP0926

7

H-P плунжер



510000109

EP0927

8

H-P опорное кольцо



510000105

EP0928

9

H-P уплотнительная прокладка



510000108

EP0929

10

Коническое кольцо



510000112

EP0930

11

H-P опора уплотнения



510000107

EP0931

12

Концевая муфта



510000104

EP0932

13

Опорное кольцо концевой муфты



510000100

EP0933

14

Вставка для концевой муфты



510000099

EP0934

15

Бисквит пистона



510000110

EP0935

16

Пистон



510000113

EP0936

17

Тарельчатый клапан обратного клапана



510000250

EP0012

18

Пружина обратного клапана



510000242

EP0013

19

Седло обратного клапана



510000930

EP0015

20

Полый винт



510000720

EP0019

21

Вставной клапан А





510000357

EP0022

22

L-P цилиндр



510000280

EP0035

23

Шайба



510000054

EP0047

24

Муфта



510000170

EP0048

25

Стяжная шпилька (анкерный болт)



510000571

EP0049

26

Корпус обратного клапана



510000249

EP0417

27

Заглушка



510000337

EP0419

28

База сенсора



510000233

EP0074

29

База магнита



510000235

EP0075

30

Магнитная муфта



510000712

EP0076

31

Пружина модуля сдвига



510000503

EP0077

32

Пружина сжатия



510000502

EP0078

33

Движущий плунжер



510000328

EP0079

34

Ось (шпилька) модуля сдвига



510000688

EP0080

35

магнитный переключатель



710010079

K030199107

36

Уплотнительное кольцо 12.5*1.8



720310037

K040201005

37

Уплотнительное кольцо 28*3.55



720310075

K040201036

38

Уплотнительное кольцо 31.5*2.65



720310025

K040201077

39

Уплотнительное кольцо 40*3.1



720310101

K040201056

40

Уплотнительное кольцо 92.5*3.55



720310122

K040201073

41

Винт M3*30



720010209

K04010101042

42

Винт M5*20



720010062

K04010101098

43

Стопорное кольцо 36



720610025

K040105005

44

Стопорное кольцо 70



720610034

K040105014

45

Кольцо Y-ring    UHS 28*36*5



720310134

K040202009

46

Кольцо Y-ring    UHS 85 100 10



720310138

K040202005

47

Магнит



731010178

K0599177

48

Уплотнительное кольцо O-ring 22*2.4



720310058

K040201020











Комплект запчастей для мультипликатора G10

№

Наименование

ERP код (новый)

ERP код (старый)

1

H-P Комплект уплотнений

510000459

EP0550

2

L-P комплект уплотнений

410000120

----

3

Ремонтный набор обратного клапана

410000121

----

4

Ремонтный набор обратного клапана STD

510000121

EP0344

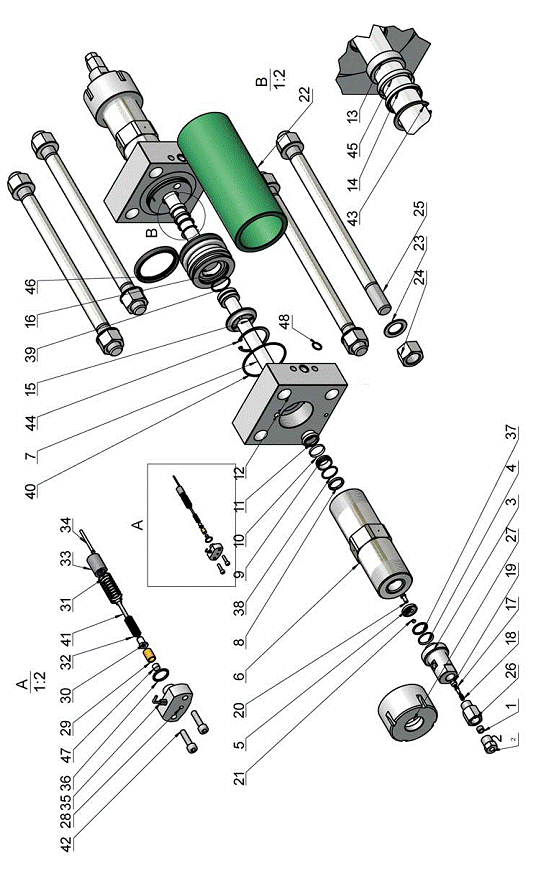

Запасные части и расходные материалы к мультипликатору G6D





ERP CODE (NEW)：410000052

ERP CODE (OLD): BP02A00



№

Наименование

ERP код (новый)

ERP код (старый)

1

Манжета



510000010

EP0138

2

Уплотняющая манжета



510000012

EP0137

3

Тарельчатый клапан обратного клапана



510000250

EP0012

4

Пружина обратного клапана



510000242

EP0013

5

Седло обратного клапана



510000930

EP0015

6

Полый винт



510000720

EP0019

7

Уплотнительное кольцо, STD обратного клапана



510000334

EP0020

8

Внутренняя вставка



510000353

EP0021

9

 Вставной клапан А



510000357

EP0022

10

Опорное кольцо концевой муфты



510000278

EP0033

11

Вставка концевой муфты



510000276

EP0034

12

L-P цилиндр



510000280

EP0035

13

Бисквит пистона



510000765

EP0036

14

Кольцевая дисковая прокладка



510000054

EP0047

15

Гайка



510000170

EP0048

16

Анкерный болт, стяжная шпилька



510000571

EP0049

17

Корпус обратного клапана



510000249

EP0417

18

STD обратного клапана



510000209

EP0418

19

Концевой адаптер



510000337

EP0419

20

H-P цилиндр



510000389

EP0420

21

H-P плунжер



510000525

EP0428

22

H-P опорное кольцо



510000384

EP0422

23

H-P уплотняющая манжета



510000462

EP0423

24

Коническое кольцо



510000945

EP0424

25

H-P опора уплотнения



510000456

EP0421

26

Концевая муфта



510000375

EP0425

27

Пистон



510000816

EP0426

28

База сенсора



510000233

EP0074

29

База магнита



510000235

EP0075

30

Магнитная гайка



510000712

EP0076

31

Пружина модуля сдвига



510000503

EP0077

32

Пружина сжатия



510000502

EP0078

33

Движущий плунжер



510000328

EP0079

34

Ось (шпилька) модуля сдвига



510000688

EP0080

35

Уплотнительное кольцо 12.5*1.8



720310037

K040201005

36

Уплотнительное кольцо 20*3.55



720310056

K040201019

37

Уплотнительное кольцо 21.2*2.65



720310057

K040201110

38

Уплотнительное кольцо 35*3.1



720310092

K040201047

39

Уплотнительное кольцо 95*2.65



720310124

K040201075

40

Винт M3*30



720010209

K04010101042

41

Винт M5*20



720010062

K04010101098

42

Стопорное кольцо 28



720610023

K040105003

43

Стопорное кольцо 70



720610034

K040105014

44

Уплотнительное кольцо 22*2.4



720310058

K040201020

45

Магнитный переключатель



710010079

K030199107

46

Кольцо Y-ring    UHS 20*28*5



720310132

K040202001

46

Кольцо Y-ring    UHS 85 100 10



720310138

K040202005

47

Магнит



731010178

K0599177





Комплект запчастей для мультипликатора G6

№

Наименование

ERP код (новый)

ERP код (старый)

1

H-P Комплект уплотнений

410000077

----

2

L-P комплект уплотнений

410000123

----

3

Ремонтный набор обратного клапана

510000123

EP0343

4

Ремонтный набор обратного клапана STD

510000121

EP0344

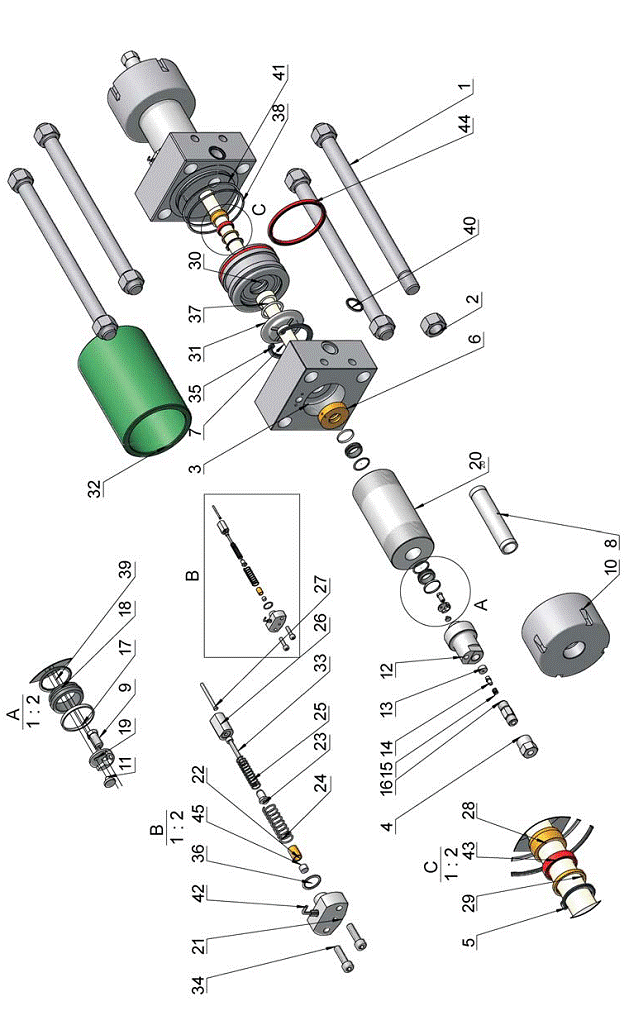

Основные аксессуары и запасные частиц мультипликатора G9

ERP код новый 410000055

ERP код старый BP02900

№

Наименование

ERP код (новый)

ERP код (старый)

1

Анкерный болт, стяжная шпилька



510000452

EP0054

2

Гайка



510000453

EP0055

3

Концевая муфта



510000376

EP0056

4

Уплотняющее кольцо втулка обратного клапана



510000247

EP0087

5

Стопорное кольцо 28.5

720610023

K040105003

6

H-P опора уплотнения



510000627

EP0057

7

H-P плунжер



510000146

EP0058

8

Дублирующая уплотнительная втулка



510000391

EP0059

9

Полый винт



510000721

EP0060

10

Концевой адаптер



510000338

EP0061

11

Вставной клапан А



510000358

EP0062

12

Обратный клапан STD



730710245

K0508097

13

Вставка



510000351

EP0064

14

Тарельчатый клапан обратного клапана



510000383

EP0065

15

Пружина обратного клапана



510000381

EP0066

16

Корпус обратного клапана



510000382

EP0067

19

Внутренняя вставка



510000354

EP0070

20

H-P цилиндр



730710065

K0508036

21

База сенсора



510000233

EP0074

22

База магнита



510000235

EP0075

23

Магнитная гайка



510000712

EP0076

24

Пружина модуля сдвига



510000503

EP0077

25

Компрессионная пружина



510000502

EP0078

26

Движущий плунжер



510000328

EP0079

27

Ось (шпилька) модуля сдвига



510000688

EP0080

28

Опора уплотнения



510000623

EP0081

29

Опорное кольцо концевой муфты



510000279

EP0082

30

Пистон



510000521

EP0083

31

Бисквит пистона



510000527

EP0084

32

L-P цилиндр



510000281

EP0085

33

Винт M3*30



720010209

K04010101042

34

Винт M5*20



720010062

K04010101098

35

Сжимающее кольцо 75



720610035

K040105015

36

Уплотнительное кольцо 12.5*1.8



720310037

K040201005

37

Уплотнительное кольцо 31.5*3.55





720310084

K040201042

38

Уплотнительное кольцо 95*3.55



720310125

K040201076

40

Уплотнительное кольцо 30*3.1



720310082

K040201040

41

 Опорное кольцо 95.5*101.5*1.2



720310144

K040299006

42

Магнитный переключатель



710010079

K030199107

43

Y-кольцо 22.23*28.58*6.35



720310142

K040299005

44

Y-кольцо 92.08*101.6*4.76



720310143

K040299004

45

Магнит



731010178

K0599177



Комплект запчастей для мультипликатора G10

№

Наименование

ERP код (новый)

ERP код (старый)

1

H-P Комплект уплотнений

730710071

K0508081

2

L-P комплект уплотнений

510000139

EP0450

3

Ремонтный набор обратного клапана

510000142

EP0345

4

Ремонтный набор обратного клапана STD

510000138

EP0346

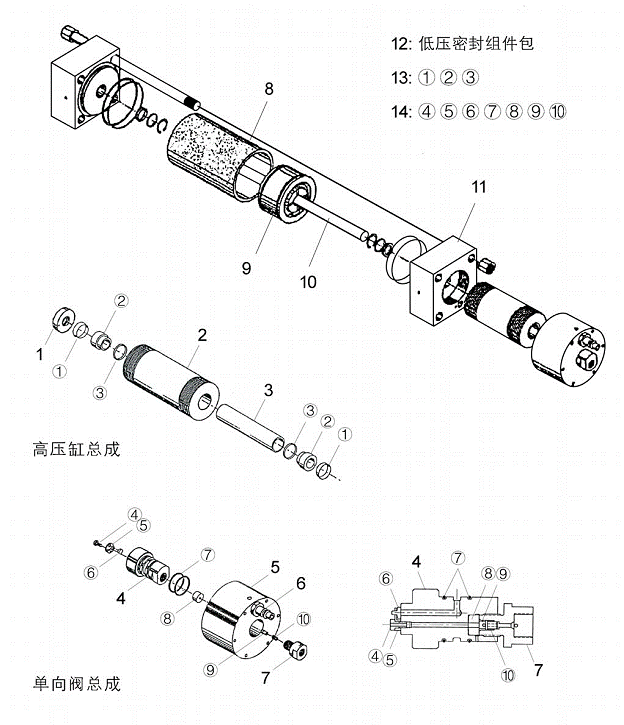

Основные аксессуары и запасные частиц мультипликатора G7

ERP код новый 410000054

ERP код старый BP02700

№

Наименование

ERP код (новый)

ERP код (старый)

1

H-P Опора уплотнения

730710268

K0508251

2

H-P цилиндр

730710065

K0508036

3

Резервная опора уплотнения

730710250

K0508043

4

Обратный клапан STD

730710039

K0508281

5

Концевой адаптер

730710055

K0508249

6

Входной разъем, Заглушка

510000136

EP0339

7

Корпус обратного клапана

730710234

K0508059

8

L-P цилиндр

730710092

K0508121

9

Пистон

730710080

K0508266

10

H-P плунжер

730710191

K0508103

11

Заглушка

730710061

K0508246



Комплект запчастей для мультипликатора G7

№

Наименование

ERP код (новый)

ERP код (старый)

1

H-P Комплект уплотнений

730710071

K0508081

2

L-P комплект уплотнений

730710053

K0508051

3

Ремонтный набор обратного клапана

730710247

K0508061







Основные аксессуары и запасные частиц накопителя ресивера

ERP код новый 410000057

ERP код старый BP0400

№

Наименование

ERP код (новый)

ERP код (старый)

1

Корпус ресивера



510000754

EP0125

2

Анкерный болт, стяжная шпилька



510000750

EP0131

3

Концевая муфта ресивера



510000748

EP0129

4

Кольцевой уплотнитель прокладка



510000054

EP0047

5

Гайка



510000170

EP0048

6

Винт



720010053

K04010101088

7

Чаша ресивера



510000747

EP0134

8

Уплотнительное кольцо 36.5*3.55



720310094

K040201049

9

Уплотнительное кольцо ресивера



510000752

EP0130

10

Вставная втулка ресивера



510000746

EP0128

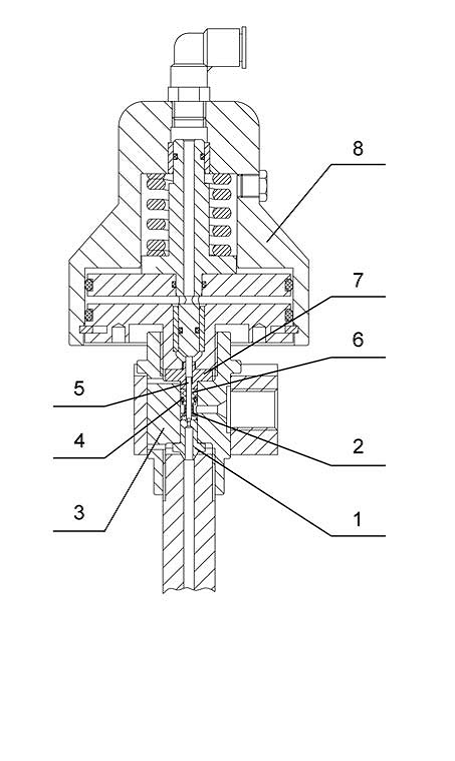

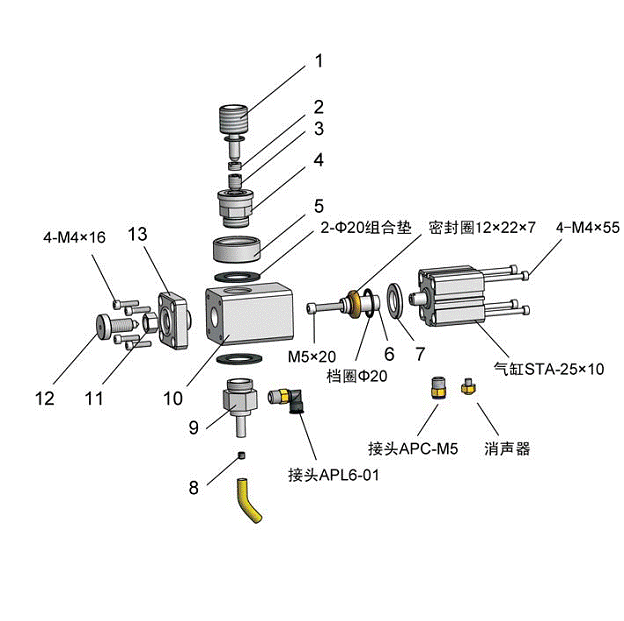

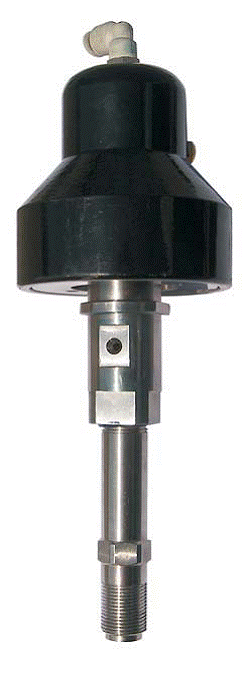

Основные аксессуары и запасные части двухпозиционного запорного клапана UHP on/off

ERP код новый 520001551

ERP код старый WV100

№

Наименование

ERP код (новый)

ERP код (старый)

1

Седло уплотнения





520001554

EWV0008

2

Направляющая уплотнения



510000270

EWV0006

3

Корпус клапана



520001555

EWV0007

4

Уплотнительное кольцо 3.15*1.8



720310077

K040201037

5

Винт для установки нижней части



520001556

EWV0009

6

Сальниковое манжетное уплотнение



520001558

EWV0010

7

Направляющая стержня



520000764

EWV0011

8

Цилиндр



730310064

EWV0001









Основные аксессуары и запасные части абразивного клапана (клапана подачи абразива)

ERP код новый 520001479

ERP код старый SV100



№

Наименование

ERP код (новый)

ERP код (старый)

1

Абразивная трубка



510000265

ESV0001

2

Фиксирующий болт



520001594

ESV0004

3

Дроссельный болт М10



520001186

ESV0005

4

Коннектор



520001278

ESV0003

5

Гайка коннектора



520001280

ESV0002

6

Стержень клапана, шток клапана



520000808

ESV0046

7

Кольцевая прокладка



520000727

ESV0049

8

Дроссельный болт М10



520001184

ESV0011

9

Соединительная труба



520001263

ESV0010

10

Корпус клапана



520000810

ESV0047

11

Стопорная гайка



520001595

ESV0013

12

Регулируемый болт



520000740

ESV0014

13

Штуцер клапана



520000805

ESV0048

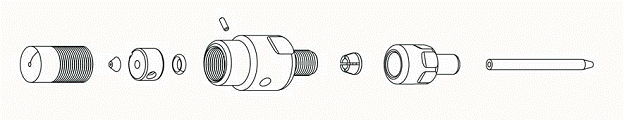

Основные аксессуары и запасные части отрезной головки SP5

ERP код новый 410000047

ERP код старый CH166600

№

Наименование

ERP код (новый)

ERP код (старый)

1

Расширительная удлиняющая трубка



510000468

ECH0042

2

Насадка, сопло 0.25



731010068

K0599051



Насадка, сопло 0.30



731010070

K0599052

3

Смесительная камера



510000514

ECH0014

4

Корпус отрезной головки



510000640

ECH0013

5

Фиксатор фланца



510000256

ECH0015

6

Магнитная гайка



510000713

ECH0016

7

Наконечник, сопло, форсунка 0.8, RT-100



730710203

K0508016

9

Наконечник, сопло, форсунка 1.0, RT-100



730710194

K0508010

10

Наконечник, сопло, форсунка 0.8, RT-500



730710210

K0508015

11

Уплотнительное кольцо 6.3*1.8



720310179

K040201063

12

Защита от разбрызгивания абразива



731010281

K0599068





Основные аксессуары и запасные части отрезной головки SP7 с подачей абразива под 15о

ERP код новый 410000048

ERP код старый CH1111600

№

Наименование

ERP код (новый)

ERP код (старый)

1

Расширительная удлиняющая трубка



510000466

ECH0001

2

Насадка, сопло 0.25



731010128

K0599053



Насадка, сопло 0.30



731010075

K0599074

3

Смесительная камера



510000512

ECH0034

4

Корпус отрезной головки



510000635

ECH0009

5

Фиксатор фланца



510000254

ECH0010

6

Стопорная гайка



510000766

ECH0006

7

Наконечник, сопло, форсунка



730710203

K0508016

8

Трубка подачи абразива



510000551

ECH0004

9

Уплотнительное кольцо 6.3*1.8



720310179

K040201063

10

Защита от разбрызгивания абразива



731010281

K0599068



Основные аксессуары и запасные части отрезной головки SP7 с подачей абразива под 45о

ERP код новый 410000050

ERP код старый CH111601

№

Наименование

ERP код (новый)

ERP код (старый)

1

Расширительная удлиняющая трубка



510000466

ECH0001

2

Насадка, сопло 0.25



731010128

K0599053



Насадка, сопло 0.30



731010075

K0599074

3

Смесительная камера



510000513

ECH0032

4

Корпус отрезной головки (новый)



510000636

ECH0024

5

Фиксатор фланца



510000254

ECH0010

6

Стопорная гайка



510000766

ECH0006

7

Наконечник, сопло, форсунка



730710203

K0508016

8

Трубка подачи абразива



510000551

ECH0004

9

Уплотнительное кольцо 6.3*1.8



720310179

K040201063

10

Защита от разбрызгивания абразива



731010281

K0599068
