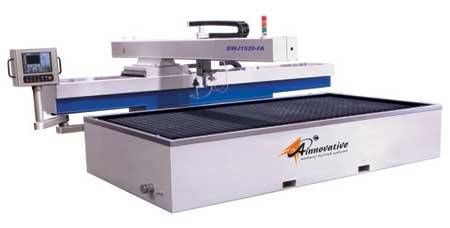

Установка гидроабразивной резки сверх высокого давления DWJ1530-FB Series, станок гидроабразивной резки

Установка гидроабразивной резки сверхвысокого давления DWJ1530-FB Series, станок гидроабразивной резки

Перемещение моста: 1500мм
Перемещение основы: 3000мм
Перемещение Z-оси : 210мм


Мотор: AC сервопривод (YASKAWA)
Система привода: шариковой винтовой и направляющая рельса
Controlle R: WASHING / FAGOR
Точность резки: ± 0,1 мм
Линейная точность: ± 0,1 мм
Повторяемость: ± 0.025mm
Режущие головки: 1-2 Std.
Питание: 220/380/415 В переменного тока, 50/60 Гц

Гидрообразивная резка стали, алюминия, мрамора, композиционных материалов и др.
Резка чистой водой резины, пластмассы, пенопласта и др.
Струя воды как универсальный инструмент, который даёт многие приемущества:
  • Отсутствие термического воздействия, отверждения или напряжения на изделии
  • Отсутствие пыли, дыма и ядовитых паров
  • Незначительная ширина швов и чистота кантов резки
  • Нет необходимости в финишной обработки кантов
  • Возможно начало резки в любой позиции
  • Незначительная механическая нагрузка на изделии

Отличительные особенности станка:

  • Специальные раскроечные столы помогают облегчить решение даже самых сложных задач по резке любых материалов;

  • Удобство в обслуживании, а также безопасность при эксплуатации обеспечивает функция самодиагностики;

  • Точность раскроя обеспечивают высокоточные сервоприводы и исполнительные механизмы;

  • Отлично спроектированная конструкция станка обеспечивают стабильность, а также предотвращают возникновение вибраций и искажений даже при обработке на высоких скоростях;

  • Система впрыска смазочного масла существенно облегчает обслуживание станка;

  • Надежность и независимость при работе продает современная система управления;

  • Установка гидроабразивной резки «DWJ1520» отличается повышенным сроком службы.

  • Подача: Система автоматической подачи абразива DAADS-B выполняет функцию хранения и автоматической доставки абразива к смесителю.

  • Насос: DIPS9-3040 (США) Диаметр сопла 0,3 мм, макс. расход воды 3,7 л/мин., 3800 Атм, количество форсунок 1 шт.
  • Насос оборудован защитным кожухом, а также системой аварийного отключения в случае возникновения неисправностей

Быстроизнашивающиеся части и расходные материалы:

  • Электричество, воздух, абразив, вода. Расход абразива ~ 300-350г/мин. Производителем рекомендовано использовать при обработке гранат (натуральный абразивный материал), который обладает очень хорошими характеристиками прочности. Рекомендованный размер зерна абразива равен 200-600 микрон;
  • Наконечник, сопло и отрезная голова также относятся к расходным материалам. Приблизительное время срока службы сопла – 100 ч. При установке нового сопла ширина реза увеличивается по мере износа и составляет 1-1,5 мм. Это контролируется программным обеспечением и никак не влияет на точность реза;
  • Прокладки и уплотнения насоса высокого давления. Износ уплотнителя и прокладок напрямую зависит от интенсивности использования станка.


Особенности станка:

Фирма «DARDI WATER CUTTER» занимается производством машин гидроабразивной резки портального и консольного исполнения со столами различных типов и размеров.

Станок комплектуется американскими насосами высокого давления (KMT, Flow). Станки хорошо зарекомендовали себя в таких странах, как: США, Канада, Россия, Италия, Германия, Австралия, Япония, Корея, ЮАР и др.

Станок оснащен системой управления Washing-2000M CNC
Программное обеспечение, установленное на станках, спроектировано компанией NEWCAM (Тайвань). При разработке ПО главной целью было создать оборудование с системой экономии обрабатываемого материала. Установка работает на операционной системе WINDOWS XP, имеющей функции расчета стоимости резки, а также расчет времени резки. Станок спроектирован с расчетом на работу 24 часа в сутки. Стабильное непрерывное давление в насосе гарантирует отличное качество резки. Комплектующие станка выполнены из прочных качественных материалов.

Технические характеристики установки гидроабразивной резки «DWJ1520»:

Модель

DWJ1520

Структура

Консоль

Размер рабочего стола, мм

1600х2100

Перемещение по осям

Х мм

1500

Y мм

2000

Z мм

130

Точность позиционирования, мм

+/-0,02

Тип привода

Шаговый привод/сервопривод

Максимальная скорость перемещения, мм/мин

3000/15000

Повторяемость, мм

0,05
